100W VMOS管逆变电源的制作,http://www.5idzw.com
，100W VMOS管逆变电源的制作
本装置电路简单，易于调试，性能可靠，逆变和充电自动转换，带电瓶电量指示。由于使用了大功率VMOS管，故效率高而成本又较低，适合电子爱好者组装。
工作原理

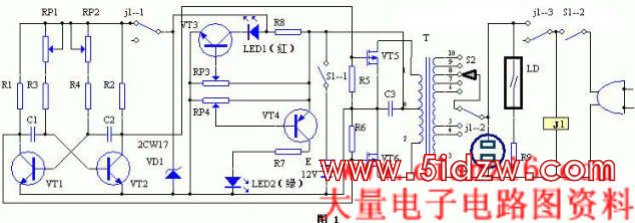

电路工作原理见图1.VT1和VT2构成多谐振荡器，振荡频率为5Hz。当电压下降时，为使频率不变，振荡器由稳压管VD1稳压后供电。多谐振荡器输出输出的方波电压，直接推动VMOS大功率管，经变压器升压后的220V交流电从插座CZ引出。
继电器J1用于逆变和充电的自动转换。当电网送电时，J1通电，则J1－3接通电网电源，J1－2从变压器T的⑧脚跳到⑤脚，使变压器①、②对0脚产生 15V的交流电压，J1－1断开多谐振荡器电源，所以VMOS管栅极电压为零，此时VMOS管相当于二极管，15V交流电经VMOS管全波整流后对电瓶充电。LED1是充电结束指示，LED2是放电完毕指示。氖灯LD指示高电压。当电网送电但电瓶已充足，或虽停电但不需逆变器工作时，关断电源开关S1。
元器件选择与制作
元器件清单见下表。
| 编 号 | 名 称 | 型 号 | 数 量 | 编 号 | 名 称 | 型 号 | 数 量 |
| R1、R2 | 电阻 | 2.2K 1/4W RT | 2 | VT1、2 | 晶体三极管 | 3DG6 β=100-150 | 2 |
| R3、4、5、6 | 电阻 | 100K 1/8W RJ | 4 | VT3 | 晶体三极管 | 3DG小功率管 | 1 |
| R7 | 电阻 | 1K 1/2W | 1 | VT4 | 晶体三极管 | 3AX小功率管 | 1 |
| R8 | 电阻 | 470Ω 1/2W | 1 | VT5、6 | VMOS管 | V75AT | 2 |
| R9 | 电阻 | 1M 1/4W | 1 | S1 | 开关 | 双刀单掷 | 1 |
| RP1、RP2 | 微调电阻 | 200K | 2 | S2 | 开关 | 单刀五掷 | 1 |
| RP3、RP4 | 微调电阻 | 2.2K | 2 | J1 | 电磁继电器 | 220V 3组常开常闭 | 1 |
| C1、C2 | 涤纶电容 | 0.1u | 2 | VD1 | 稳压二极管 | 2CW17 9V | 1 |
| C3 | 电解电容 | 2200u/25V | 1 | E | 蓄电池组 | 12V 40AH | 1 |
