100W VMOS管逆变电源的制作,http://www.5idzw.com

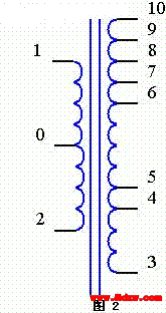

当元件全部焊接完成检查无误时，接通12V电源，这时电路应能起振，用示波器观察VT1、VT2集电极电压波形，调节RP1、RP2使之为50Hz，并且波形对称。改变电源电压，调节RP3使LED1在电源电压为16.8V时点亮，电源电压在16V以下时熄灭。调节RP4使LED2在电源电压大于11V时点亮，小于10.5V时熄灭。2CW17应满足当电源电压在10.5－17V时均能向多谐振荡器提供9V 直流电压。电路其它部分不需调试。变压器的铁芯截面积应不小于10cm2，绕线数据见图2（绕制数据见上表）。当③脚和⑧脚加220V交流电时，0－1和 0－2端电压为11V；⑦、⑥、⑨、⑩脚是为调节逆变电压而设计的；当③脚与⑤脚加220V交流电，0－1和0－2端电压为15V，用于对电瓶电量的补充；③脚和④脚加220V交流电时，0－1和0－2端电压为17V，用于对放电完毕的电瓶进行快速充电。
电网停电时，逆变器会自动投入运行，逆变电压从插座引出，打开电源开关，氖灯应发光，LED2也应发光（绿）。当绿光熄灭时，表示电瓶电量已放完，应停止使用逆变器。要注意的是电瓶不能长期亏电，也不能充足后长期不用，一星期应放电1小时左右，放完后要及时充足电。一、两个月要彻底放电一次，放完电后也要及时充足电备用。，100W VMOS管逆变电源的制作
| 绕 组 | 线 径(mm) | 匝 数(T) |
| 0－1、0－2 | 2 | 33 |
| 3－4 | 0.4 | 440 |
| 4－5、6－7 | 0.4 | 66 |
| 7－8、8－9 | ||
| 9－10 | ||
| 5－6 | 0.4 | 28 |
当元件全部焊接完成检查无误时，接通12V电源，这时电路应能起振，用示波器观察VT1、VT2集电极电压波形，调节RP1、RP2使之为50Hz，并且波形对称。改变电源电压，调节RP3使LED1在电源电压为16.8V时点亮，电源电压在16V以下时熄灭。调节RP4使LED2在电源电压大于11V时点亮，小于10.5V时熄灭。2CW17应满足当电源电压在10.5－17V时均能向多谐振荡器提供9V 直流电压。电路其它部分不需调试。变压器的铁芯截面积应不小于10cm2，绕线数据见图2（绕制数据见上表）。当③脚和⑧脚加220V交流电时，0－1和 0－2端电压为11V；⑦、⑥、⑨、⑩脚是为调节逆变电压而设计的；当③脚与⑤脚加220V交流电，0－1和0－2端电压为15V，用于对电瓶电量的补充；③脚和④脚加220V交流电时，0－1和0－2端电压为17V，用于对放电完毕的电瓶进行快速充电。
电网停电时，逆变器会自动投入运行，逆变电压从插座引出，打开电源开关，氖灯应发光，LED2也应发光（绿）。当绿光熄灭时，表示电瓶电量已放完，应停止使用逆变器。要注意的是电瓶不能长期亏电，也不能充足后长期不用，一星期应放电1小时左右，放完后要及时充足电。一、两个月要彻底放电一次，放完电后也要及时充足电备用。，100W VMOS管逆变电源的制作
