   在用AVR芯片开发单片机时，经常会遇到没有串口和并口的情况，比如笔记本电脑，这时有一条USB下载线是很必要的。下面我们就来一步一步制作AVR USB下载线。
    本项目制作是根据 V1版、V2版Protel格式的电路图

    以下是站长设计的EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图片：

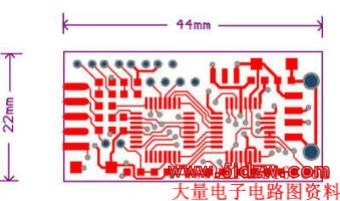

V1版顶层

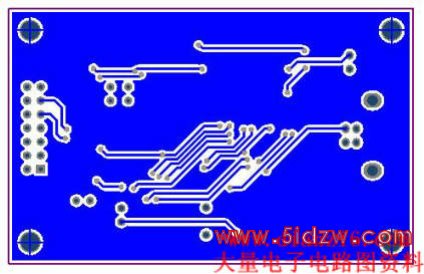

V1版底层



V1版顶层效果

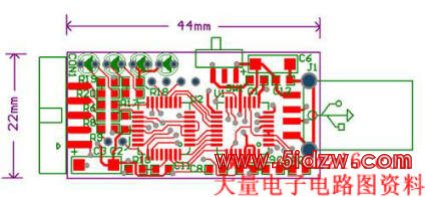

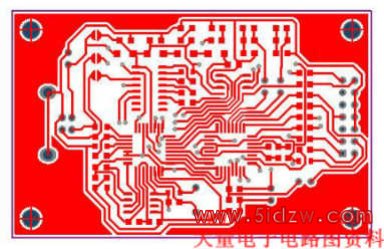

V2版顶层

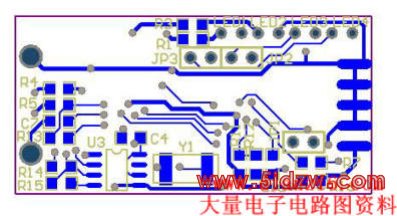

V2版底层

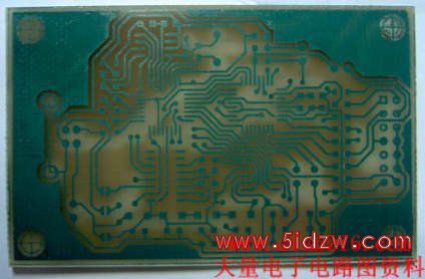

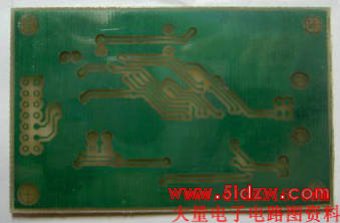

    以下是用感光板制作的电路板：




    电路板好后， 焊接元件，进入调试过程，以V2版为例：

1.烧写引导程序(bootloader)。

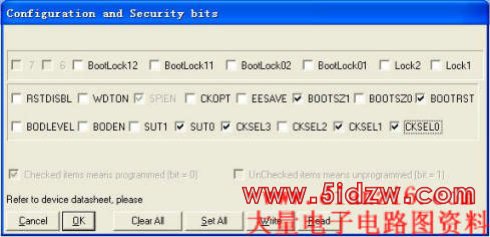

  先准备好一个其他的ISP下载线或编程器，目的是将引导程序写入MEGA8中，如果您使用的是ISP下载线，请确定ISP下载线从何处取电，如果是从 USB取电，需将SJ2短接，插上USB线(先不管USB插入后电脑有何现象)，LED3亮。注意：在用ISP下载线写引导程序时JP1也要短接，烧写成功后需要设置熔丝位，目的是让程序从引导区运行。熔丝位设置如下：



高位为：0xDA  低位为：0xE4

    熔丝位设置好后，将JP1断开，注意：JP1仅仅是在对MEGA8烧写引导程序时才短接，其他时候是要断开的。

2.安装USB驱动程序。
    插入USB后电脑会检测到有USB设备接入，提示安装对话框，如果您插入USB后电脑提示无法识别设备，请检查您的线路是否正确，作者第一次也出现无法识别设备，结果发现晶振没有起振，更换起振电容问题解决。
    请点击这里下载。

USB驱动程序

    此驱动程序为WIN XP WIN2000 WIN2003的驱动程序，如您需要其他操作系统的驱动程序，如：WIN98 LINUX 请到 avrdude

应用程序和引导程序

    本站提供的avrdude是运行在DOS命令行的程序，可在附件中的命令提示行中运行，将应用程序app_v2.hex放在avrdude.exe所在的目录中。开始操作：
a)断开JP2、JP3。
b)插入USB(SJ2要短接)。
c)再短接JP2、JP3，这时LED1、LED2会亮。
d)在附件中的命令提示行中输入：
avrdude -p m8 -c STK500 -P xxx -e -U flash:w:app_v2.hex
注意大小写，不能错。这时会出现下载进度，同时LED1闪烁，表示正在下载，下载完成后LED1灭。完成。

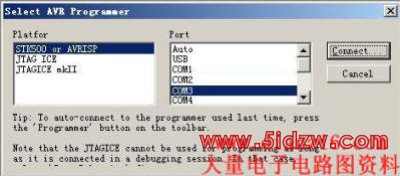

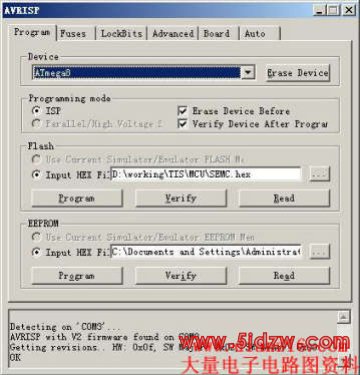

4. 调试

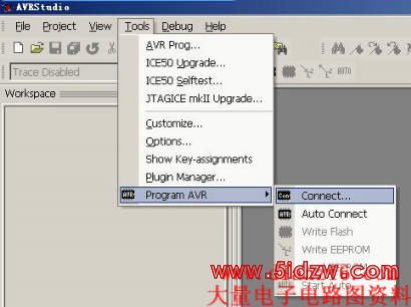

   到这里USBISP下载线就完成了，只是下载线不能用AVR Studio 4在线升级，不过已是一个很实用的下载线，且支持ICCAVR。
