锂离子电池保护器及监控器

　　这里以DS2760为例说明该器件的特点、内部结构及应用电路。该器件有温度传感器，能检测双向电流的电流检测器及电池电压检测器，并有12位ADC将模拟量转模成数字量；有多种存储器，能实现电池剩余能量的计算。它是将数据采集、信息计算与存储及安全保护于一身。另外，它具有外围元件少、电路简单、器件封装尺寸小（3.25mm×2.75mm管芯式BGA封装）的特点。

　　DS2760的内部有25mΩ检测电阻，能检测双向（充电及放电）电流（但自身阻值极小，损耗极小）；电流分辨率为0.625mA，动态范围为 1.8A，并有电流累加计算；电压测量分辨率为48mV；温度测量分辨率可达0.125℃；由ADC转换的数字量存储在相应的存储器内，通过单线接口与主系统连接，可对锂离子电池组成的电源进行管理及控制，即实现与内部存储器进行读/写访问及控制。该器件功耗低，工作状态时最大电流80μA，节能状态（睡眠模式）时小于2μA。

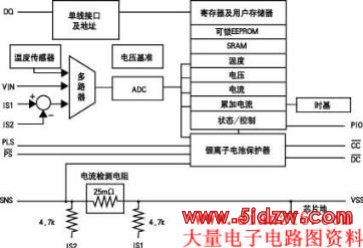

　　DS2760的功能结构框图如图5所示。它由温度传感器、25mΩ检测电阻、多路器、基准电压、ADC、多种存储器、电流累加器及时基、状态/控制电路、与主系统单线接口及地址、锂离子保护器等组成。

　　DS2760有EEPOM、可锁EEPROM及SRAM三种形式的存储器，EEPROM保护电池的重要数据，可锁EEPROM用作ROM，SRAM供暂丰数据的存储。


　　应用电路并不复杂，电路如图6所示。两个P沟道功率MOSFET分别控制充电及放电，BAT+、BAT-之间接入锂离子电池，PACK+、PACK-为电池组的正负端，DATA端与系统接口。该电路适用于单节锂电池，若采用贴片式元器件占空间很小，可做在电池中。
