锂离子电池的充电电路图,http://www.5idzw.com

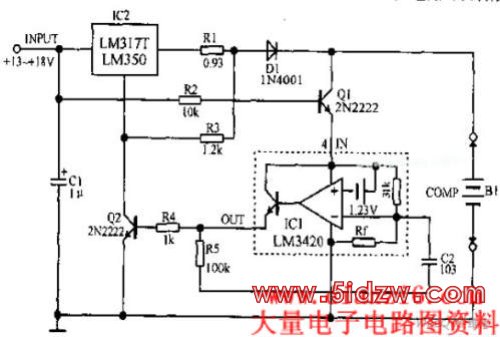

锂离子电池的充电电路如下图所示,在开始充电时,电池电压低于8.4V,IC1的输出端无输出,Q2关断,LM317工作在恒流输出状态。当电池电压升至8.4V,Q2导通,Q2控制ADJ端,令IC2的输出端电压大幅度下降使充电电流维持在很小的数值上,让是池处于浮充状态。
,锂离子电池的充电电路图
锂离子电池的充电电路如下图所示,在开始充电时,电池电压低于8.4V,IC1的输出端无输出,Q2关断,LM317工作在恒流输出状态。当电池电压升至8.4V,Q2导通,Q2控制ADJ端,令IC2的输出端电压大幅度下降使充电电流维持在很小的数值上,让是池处于浮充状态。
,锂离子电池的充电电路图
