前一段时间整理房内的杂物，翻出一个笔记本的电源适配器，规格为 INPUT : AC 100-240V 50-60Hz，OUTPUT: 19VDC 2.4A。笔记本是在学校大三时买的，主要用来学编程和日常文档处理，买的是二手货，1200块钱，我存了差不多一年才将这钱省出来的。规格是相当的低，对于某些人来说就是拉圾，但我很喜欢。大学时用它学C语言，学汇编，学MATLAB仿真，学电子电路设计和做毕业设计，虽然很慢，但不用跑到学校计算机中心排队抢机器，不用每次上机时间只有三个小时的限制，现在看到它还想在学校时那两三个室友抢着用它的情景。它也不够挣气，在学校用二年，工作后又用了一年多，它终于休息了，1G的硬盘终于报销了，当时心情好差，庆幸的是大多数的资料都有备份，也损失了好多的日记和随笔。笔记本太老了也没必要修复，就无聊拿来拆机玩。再不下十次的拆装后终于变成一堆电路板就放在那里。
有点跑题了，言归正转。本人是做电源开发的，做的是大功率的开关电源模块，有时也做一些小功率的辅助电源，但用的都是最基本的反激多路输出的模式。拿着适配器，有点想拆开它来看看的冲动，但我所要做的不仅仅是光看看这么简单啦。
反向工程大家都知道吧，说简单些就是把已有的东西反向解析到最初的状态。单片机的程序反向破解出源程序是一种。从原理图到EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB板相信大多数做电路相关的人员都知道其流程，先电路设计、计算参数、元器件确定、EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB布板。看着原理图电路的各种关系一目了然，然而有时看着实物电路板，想理解出其中的电路关系就不是那么容易了。从EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB到生成原理图不是简单的抄板，从EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB到生成直观的原理图需要足够的细心的耐心，其实做人做事都要有足够的细心和耐心。
拿到实物电路板首先要在光线充足的情况下用数码相机照下足够分辩率的相片，至少要能放大看清贴片电阻上的标识，因为在后期拿着实现看参数很费眼力。要了解板上所用器件的作用，特别是IC等器件要知道引脚定义。焊下板上较大的器件和遮挡EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB走线较多的器件。先画单元电路原理，如运放、比较器、数字电路等，然后试着将它们联络起来，这时画的原理图可能杂乱和飞线很多，没关系的，关键要能看清各部份的联系。按照信号处理的走向重新整理原理图，尽量画成最容易理解的样式。接试验电源，测试关键的电路参数，使用高底电平验证原理的静态工作点的情况，看原理图有无画错。使用数字电桥等测量无标识的元器件参数，如贴片电容、电感等器件，对于高频变压器还要判断同名端和内部绕制，器件不能在线测量，要焊下来单独测量。
上面只是一般的流程，如有些EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB板没有丝印层和双面都贴器件的就比较烦人了，因为没有元件编号，很容易出错，最好多花点时间先将其1：1描成EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB板图，像电源正、电源地和一些关联器件比较多的线最好先定义的网络，将器件都编好编号再按上面步骤操作。对于四层板也不是不可能的，内部一般是电源正层和电源地层，只是多要我们花些时间和精力而已。

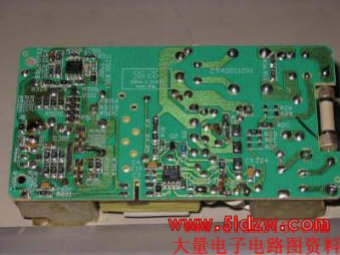

还有实物的反面贴片实物图。

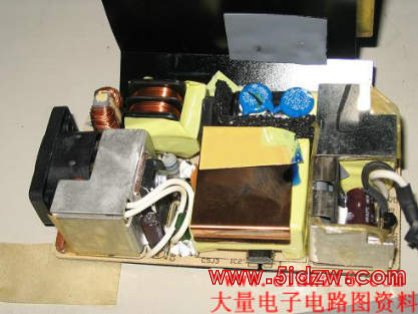

按照设想的步骤请先看实物的正面插件面的实物图，这是最终生成的原理图，上面还有一些实测数据。
 | 1_070105140815.rar |
仅供参考，欢迎转载，转载请注明出处和本文完整。谢谢。，笔记本电源适配器的反向解析
