使用CD4040制作电子电位器

        使用二进制集成电路CD4040可制作电子电位器。电位可有4096挡次，如电压在4.096V，每伏有1000个1mV变化进位挡，每进1位上升1mV，电路二进制位0～11位以高位电阻最小。如第11位50ｋΩ、第10位100ｋΩ、第9位200ｋΩ、第8位400ｋΩ、第7位800ｋΩ、第6位1.6ＭΩ、第5位3.2ＭΩ、第4位6.4ＭΩ、第3位12.8ＭΩ、第2位25.6ＭΩ、第1位51.2ＭΩ、第0位102.4ＭΩ，向下按每退1位、阻值加1倍顺序排列。如排错，或电阻不是倍数，电位的上升值会不均匀，进到某数值便突然跳变。

CD4040集成电路各脚功能。

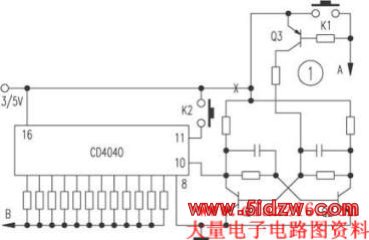

         图１是收音自动搜索调谐电位器。Q1、Q2组成２～４ｋＨｚ左右振荡电路。Q3阻止振荡。Ａ端接调谐指示输出脚，CXA1019、CXA1283等收音电路调谐指示脚都是收到电台输出负电压，Q3接收负极电压使Q1停振。B保持电位不变，按一下Ｋ１搜索下个电台，B电压上升，收到电台Q3阻止振荡，B端电压停止上升，再按再往下搜台……B端搜台从0V升到5V，跳回0V再按0～5V循环搜台，K1用于计数清0，如要跳回低频电台搜索时按K2。B端接收音调谐电路变容管，此电路接通，如Ａ端没有负电就会从0～5V循环搜台，只要收音机收到电台时调谐指示脚输出负电压即停搜。如有12位、16位或更多位的串级二进／退的计数电路就更好，可惜找不到或是目前根本没有厂商生产这类多位进退计数电路。

    若从×处断开去掉Q3电路，把K1接至断开的两处可做其他计数电位器，如台灯调光、电风扇调速等。


   图2为电视VH电调谐音量电位器，只需6位二进制倍数电阻，就可达到64级音量调节。
