一、电路原理：
1、Rsense电阻取1欧姆时。充电电流为250MA，0.5欧姆时，电流为520MA，2N6109用TIP42代替，RSHUNT电阻为限流电阻，大约1K，其他参数如图。
转绢流后充电电流是原来的1/8还是1/16取决于MAX712 PGM3脚的接法：
Rsense电阻两端的电压（mV）
PGM3=V+ 3.9
PGM3=OPEN 7.8
PGM3=REF 15.6
PGM3=BATT- 31.3
使用这个电压除以Rsense电阻值就是绢流电流。上面电压值是典型值，以实际电压为准，参考英文的说明书中电气参数表。
2、MAX712的PGM3和PGM2是对最长快充时间编程的，但是这个时间是和充电率有关的阿，不是孤立的看。
注意看一下，在PGM3脚接V＋的时候，对应的充电率是4C，此时的充电时间配合PGM2的接法有2种－22和33分钟。因为你使用的是4C的电流充电，按照充电时间的估算(1/4)*1.4*60=21分钟，所以就得按照表中的接法设置为22分钟，如果是按照2C和4C之间的电流充电，比如说是3C，那充电时间就是(1/3)*1.4*60＝28分钟，那就得按照33分钟的接法来连接PGM3和PGM2脚。但此时3C和4C充电时PGM3脚都是接V+, 按照说明书中的表可知此时的绢流是Ifast/64，即此集成电路的实际人员认为如果按照4C的充电率充电的话，4C/64的电流是安全的绢流电流，不存在过大的问题。
总之充电时间是和你选择的充电率有关的，不是孤立的，所以定下了充电率也就定下了绢流的大小。我上面提供的电压值是在非标准充电率下计算绢流大小的计算方法。你可是自己选择充电率计算一下就知道了
3、充电电流的大小是跟电池的容量有关的，假如我们要对500mAh的电池充电，那充电电流如果是500mA的话，就是1C的充电电流，充电时间是1×1.4 ×60＝84分钟，那PGM3和PGM2都得接REF脚（定时90分钟），此时因为PGM3接的是REF所以绢流是500mA/16=31.25mA,这个电流并不大。
如果采用1A的电流充电，那就是2C的充电速率，此时的充电时间大约是(1/2)*1.4*60=42分钟，那PGM3＝open，PGM2＝REF（定时45分钟），此时因为PGM3是open所以绢流是1000mA/32=31.25mA,还是31.25mA不变。
所以对于给定容量的电池，它的绢流电流大约是固定的，不是你充电的电流大绢流就大了，因为提高电流的同时充电率也大了，此时的绢流计算方法也就变了。至于/8还是/16不是固定的，是跟充电率有关的。

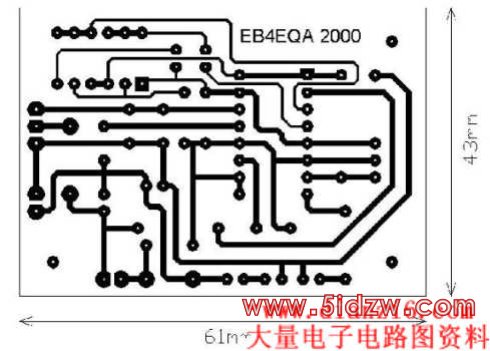

二、印刷板：
三、元件图：
四、成品：
经试验充电电流为520MA，充满自动转为涓流。
核心部分，红灯是电源指示灯，绿灯是充电指示灯
五、还没完工的外壳：
