自制０ ／ １２Ｖ无线控制切换器电路,http://www.5idzw.com
RCM-1A 7805 RCM-1B C1815
一般的０／１２Ｖ切换器往往需要从数字机０／１２Ｖ电压输出端独立引出一条电线来切换高频头，非常不便。为此，笔者自制了一种０／１２Ｖ无线控制切换器，能在不另外布线的情况下控制切换器工作。该电路工作可靠稳定，并且无需调试，一装即可成功。经过近几个月的试用，效果良好，现介绍给广大卫视爱好者。

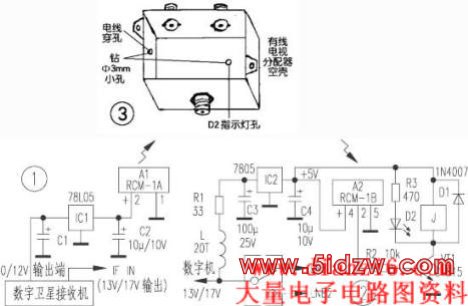

工作原理：图１是切换器发射部分电路，图２是切换器接收切换部分电路。图１中当数字机０／１２Ｖ输出端有１２Ｖ电压输出时，经ＩＣ１稳压输出５Ｖ电压，Ａ１无线电遥控专用发射模块得电工作，其内藏微型天线发出超高频调制信号。
在有效接收范围内，图２接收电路收到调制信号时，Ａ２专用接收模块第脚输出高电平脉冲，ＶＴ１三极管导通，驱动继电器Ｊ工作，完成两个高频头间的切换。
元件选用：Ａ１、Ａ２选用配套的无线电遥控专用模块。ＩＣ１、ＩＣ２选用７８Ｌ０５、７８０５稳压集成块。Ｊ选用小型５Ｖ直流继电器，型号不限，最好选用对高频信号损耗小、吸合电流小的继电器。Ｌ用∮０．５１ｍｍ高强度漆包线在∮３ｍｍ圆珠笔心上密绕２０匝。ＶＴ１选用Ｃ１８１５、Ｃ８０５０等ＮＰＮ型小功率三极管。Ｒ１选用１Ｗ，２０Ω～１００Ω电阻，其余元件见图１、图２标注。图１电路可以装进一个小塑料盒子内，图２电路外壳可用有线电视二分配器，将其内部线路板拆除，并在底部和侧壁钻两个∮３ｍｍ小孔，见图３。Ａ２接收模块放置在分配器空壳外侧一边，并用塑料透明胶将其固定住，必须作好防水处理。
，自制０ ／ １２Ｖ无线控制切换器电路
相关元件PDF下载：
RCM-1A 7805 RCM-1B C1815
一般的０／１２Ｖ切换器往往需要从数字机０／１２Ｖ电压输出端独立引出一条电线来切换高频头，非常不便。为此，笔者自制了一种０／１２Ｖ无线控制切换器，能在不另外布线的情况下控制切换器工作。该电路工作可靠稳定，并且无需调试，一装即可成功。经过近几个月的试用，效果良好，现介绍给广大卫视爱好者。
工作原理：图１是切换器发射部分电路，图２是切换器接收切换部分电路。图１中当数字机０／１２Ｖ输出端有１２Ｖ电压输出时，经ＩＣ１稳压输出５Ｖ电压，Ａ１无线电遥控专用发射模块得电工作，其内藏微型天线发出超高频调制信号。
在有效接收范围内，图２接收电路收到调制信号时，Ａ２专用接收模块第脚输出高电平脉冲，ＶＴ１三极管导通，驱动继电器Ｊ工作，完成两个高频头间的切换。
元件选用：Ａ１、Ａ２选用配套的无线电遥控专用模块。ＩＣ１、ＩＣ２选用７８Ｌ０５、７８０５稳压集成块。Ｊ选用小型５Ｖ直流继电器，型号不限，最好选用对高频信号损耗小、吸合电流小的继电器。Ｌ用∮０．５１ｍｍ高强度漆包线在∮３ｍｍ圆珠笔心上密绕２０匝。ＶＴ１选用Ｃ１８１５、Ｃ８０５０等ＮＰＮ型小功率三极管。Ｒ１选用１Ｗ，２０Ω～１００Ω电阻，其余元件见图１、图２标注。图１电路可以装进一个小塑料盒子内，图２电路外壳可用有线电视二分配器，将其内部线路板拆除，并在底部和侧壁钻两个∮３ｍｍ小孔，见图３。Ａ２接收模块放置在分配器空壳外侧一边，并用塑料透明胶将其固定住，必须作好防水处理。
，自制０ ／ １２Ｖ无线控制切换器电路
