自制PIC单片机编程器电路

当你完成这款编程器制作以后，当然要找一些芯片来试一试啦，而下面的芯片的编程对这款编程器来说都支持的。PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X.

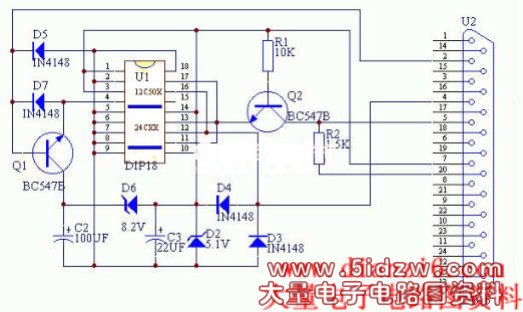

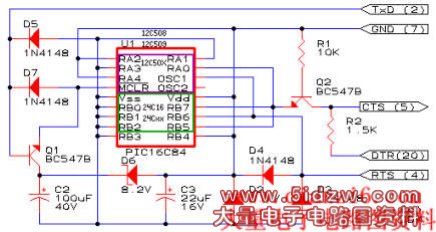

站长为了方便看，自己由画了一张图，如下：

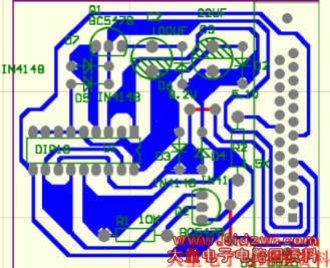

印刷电路板图在这里，请参考：（电路板中红线为跳线）

对应的变成软件在这里可以下载：icprog.zip[下载](说明：)

注意：这款编程器跟电脑连接是采用25针串口的，假如你没有，可以采用9针的串口，但是接线当然需要一些改动，具体如下：
25针串口对9针串口
2------3
7------5
5------8
20-----4
4------7
现在你就可以马上做一个编程器啦,

pcb下载
