家庭卫星电视与有线电视共缆传输及异地遥控电路,http://www.5idzw.com
2SC3355
家庭通常只能用卫星接收机旁的电视机收看卫星电视，而在另外的房间里却较难以收看。本人利用原室内有线电视线路，将卫星电视信号与有线电视信号混合共缆传输，实现了全家各电视机都能收看卫星电视的愿望。

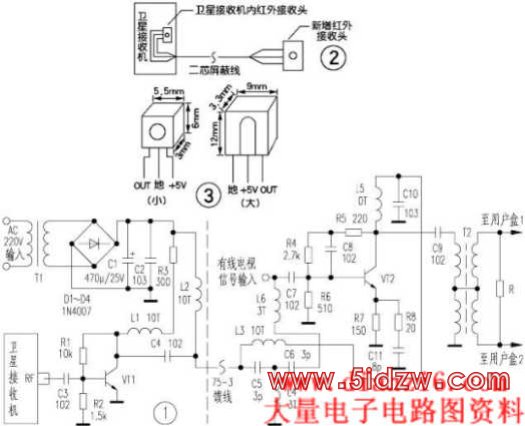

共缆传输连接电路如图１。卫星接收机ＲＦ输出端输出的Ｕ段卫星电视信号先经三极管ＶＴ１放大，放大后的信号再由７５－３馈线与入户的有线电视信号相混合。Ｃ５、Ｌ４、Ｃ６组成简易高通滤波器，阻止４７０ＭＨｚ以下的有线电视信号进入到７５－３馈线中，降低信号损耗。Ｌ６的作用也是为了降低有线电视Ｕ段信号损耗，混合后的信号再经ＶＴ２放大管放大，最后由分配磁心线圈Ｔ２分配输出至户内各用户盒中。ＶＴ１、ＶＴ２信号放大电路的直流工作电源由交流２２０Ｖ市电经变压器Ｔ１降压、二极管Ｄ１～Ｄ４构成的电桥整流、电容Ｃ１、Ｃ２滤波后提供。
元器件选择：ＶＴ１、ＶＴ２选用２ＳＣ３３５５超高频低噪声放大三极管；Ｔ１选用功率为２ＶＡ、输出电压约１２Ｖ左右的小型电源变压器，Ｌ１～Ｌ６用∮０．５１ｍｍ漆包线在圆珠笔心上密绕脱胎制成，Ｌ１、Ｌ２、Ｌ３、Ｌ５绕１０匝、Ｌ４、Ｌ６绕３匝；电容除Ｃ１使用电解电容外，其余均使用高频瓷片电容；Ｔ２使用有线电视分配器中的分配磁心线圈，注意输入输出端、地线不要搞错，一般接电阻Ｒ两端的为输出端。其他元器件参数在图中已标注。外壳可用分配器铝壳，室内外各装一个。
异地遥控的线路连接如图２，在卫星接收机内的红外接收头处并联出３条线（遥控信号、地、＋５Ｖ），通过二芯屏蔽线连接至异地的红外接收头。红外接收头的正常工作电压范围在４．５Ｖ～５．５Ｖ，所以并联的个数不要超过两个，否则会因工作电压过低（小于４．５Ｖ）而不能正常工作。另外连接红外接收头的二芯屏蔽线不应超过３０米，否则遥控信号衰减过大使卫星接收机动作错误或失灵。两种常见的大小红外接收头外形及引脚功能见图３。
，家庭卫星电视与有线电视共缆传输及异地遥控电路
