直流电机无级调速器电路图

11-21 11:52:57 | http://www.5idzw.com | 电机控制电路图 | 人气:601
标签:电路图讲解,电路图练习,http://www.5idzw.com 直流电机无级调速器电路图,http://www.5idzw.com

  这块电路板电路简单,成本不高,制作容易,电路作简单分析:220V交流电经变压器T降压,P2整流,V5稳压得到9V直流电压,为四运放集成芯片LM324(点击查看:四运算放大器芯片LM124/LM224/LM324中文资料)提供工作电源。P1整流输出是提供直流电机励磁电源。P4整流由可控硅控制得到0-200V的直流,接电机电枢,实现电机无级调速。R1,C2是阻容元件,保护V1可控硅。R3是串在电枢电路中作电流取样,当电机过载时,R3上电压增大,经D1整流,C3稳压,W1调节后进入LM324的12脚,与13脚比较从14脚输出到1脚,触发V7可控硅,D4 LED红色发光管亮,6脚电压拉高使V1可控硅不能触发,保护电机。电机过载电流大小由W1调节。市电过零检测,移相控制是由R5、R6降压,P3整流,经4N35隔离得到一个脉动直流进入14脚,从8脚到5脚输出是脉冲波,调节W2电位器即调节6脚的电压大小,可以改变脉冲的宽度,脉冲的中心与交流电过零时刻重合,使得双向可控硅很好地过零导通,D4是过载指示,D3是工作指示,W2是电机速度无级调节电位器。

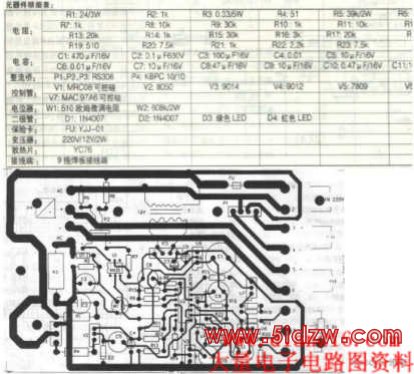

  电路制作好后只要元件合格,不用调整就可使用。

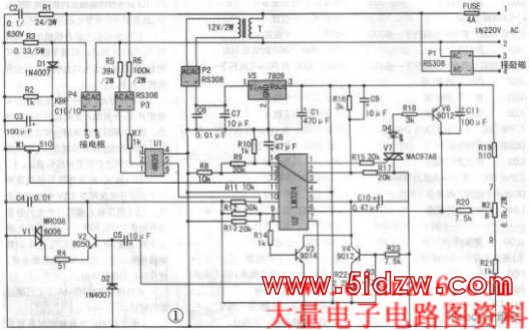

  图 直流电机无级调速器电路
