H型电机有刷型控制器电路图

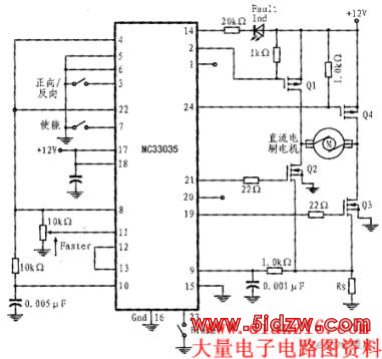

　　虽然MC33035是专为控制无刷直流电机而设计的，但它也可以用来控制直流有刷型电机。图所示就是一个使用MC33035来控制直流有刷型电机的典型应用电路实例。

　　图中，MC33035通过驱动一个H型电四桥可用最少的器件来控制一个有刷电机。该控制的关键在于：要将输入传感器编码为100，同时，在控制器正向/反向管脚为逻辑电平1时，还应产生一个顶部到左Q1和底部到右Q3的驱动信号，而当正向/反向管脚的逻辑电平为时，则应产生顶部到右Q4和底部到左Q2的驱动。该编码可以保证H型驱动同时满足方向和速度控制的要求。该控制器可在大约25kHz的脉宽调制频率下正常工作。电机速度的控制可通过调节误差放大器同相输入端的电压来输入。而电机电流的逐周限流则可由检测H型电桥电机电流并通过电阻Rs到地之间所产生的电压（100mV门限）来实现。由于利用过流检测电路可改变电机转向，因此，在工作时，使用正常的正向/反向切换不需要在变向前完全停止。
