简单伺服电机驱动控制电路图

　　伺服电机的特点

　　伺服电机是一种传统的电机。它是自动装置的执行元件。伺服电机的最大特点是可控。在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小。去掉控制电压后，伺服电机就立即停止转动。伺服电机的应用甚广，几乎所有的自动控制系统都需要用到。在家电产品中，例如录相机、激光唱机等都是不可缺少的重要组成部分。

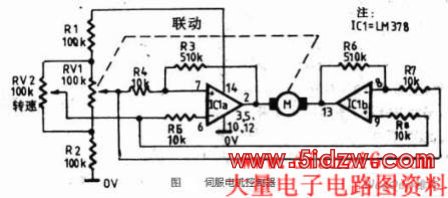

　　下图是一伺服电机的最简单的应用。电位器RV1由伺服电机带动。电机可选用电流不超过700mA，电压为12～24V的任一种伺服电机。图中RV1和RV2是接成惠斯登(Wheatstone)电桥。集成电路LM378是双路4瓦功率放大器，也以桥接方式构成电机驱动差分放大器。

　　当RV2的任意变化，都将破坏电桥的平衡，使RV1—RV2之间产生一差分电压，并且加以放大后送至电机。电机将转动，拖动电位器RV1到新的位置，使电桥重新达到新的平衡。所以说，RV1是跟踪了RV2的运动。
