振铃开关电源过流保护电路,http://www.5idzw.com

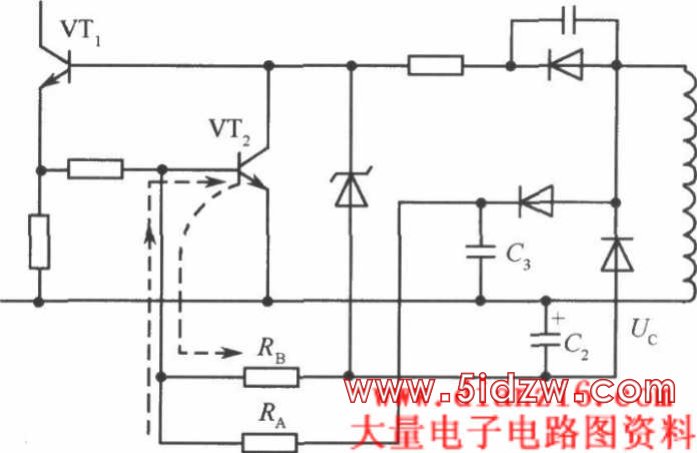

在振铃扼流式开关电源中，输出电流Io和初级电流Ic并不是一一对应的关系。也就是说，对于同样的集电极电流Ic，随着输入电压的升高，Io也增大。因此，在振铃式开关电路中，除了要采用启动保护措施之外，还要设置保护电路，如图所示。在VT2的基极支路上增加RA和RB。由于C3上的电压是与输入电压成正比的正极性电压，一旦输人电压Ui升高，电阻RA流过的电流就增加，加速VT2导通，起到限流的作用。因此，输出电压Uo和C2的电压Uc2就会降低，故流过RB的负电流减少，VT2基极电压升高，VT2深度饱和导通，于是起到减小输出电流的作用。
，振铃开关电源过流保护电路
在振铃扼流式开关电源中，输出电流Io和初级电流Ic并不是一一对应的关系。也就是说，对于同样的集电极电流Ic，随着输入电压的升高，Io也增大。因此，在振铃式开关电路中，除了要采用启动保护措施之外，还要设置保护电路，如图所示。在VT2的基极支路上增加RA和RB。由于C3上的电压是与输入电压成正比的正极性电压，一旦输人电压Ui升高，电阻RA流过的电流就增加，加速VT2导通，起到限流的作用。因此，输出电压Uo和C2的电压Uc2就会降低，故流过RB的负电流减少，VT2基极电压升高，VT2深度饱和导通，于是起到减小输出电流的作用。
，振铃开关电源过流保护电路
