，STR一Z4267开关电源膜集成电路图
STR一Z4267是三肯公司生产半桥式开关电源厚膜集成电路，厂泛应用于东芝系列大屏幕彩色电视机中。
1.功能特点
STR一Z4267集成电路内含振荡、启动、逻辑、激励、过流、过压、过热保护、延时保护等单元电路及场效应开关管。
2.引脚功能及数据
STR一Z4267集成电路的引脚功能及数据见表1所列。

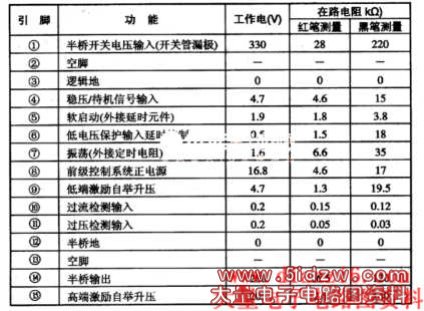

表1 STR一Z4267集成电路的引脚功能及数据
