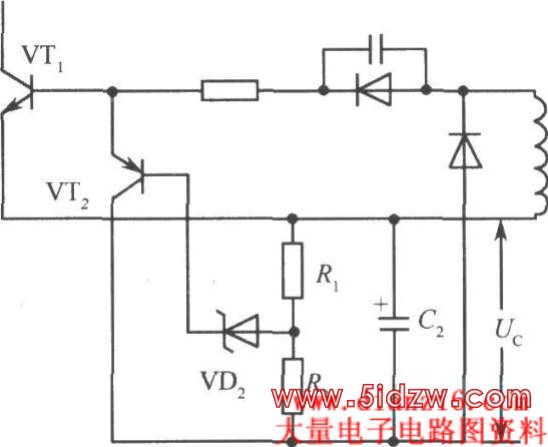

在简单的振铃扼流式开关稳压电路中，输出电压Uo与负偏压Uc成正比，要想改变输出电压，就要想办法改变Uc，如下图所示。

 三极管VT2的集电极接在电容器C2的负端。一旦Uc2升高，则通过稳压二极管VD2、三极管VT2的基极电流就增加，使VT2导通。由于VT2集电极电流如使开关三极管VTl的导通时间比原来缩短，因此可提前截止，从而使输出电压Uo降低。    反过来，一旦Uc降低时，则电路向VT2截止方向变化，使VTl的基极电流增加，导通时间延长，于是输出电压升高。稳压控制时，Uc表达式为
由此可见，改变尺1和R2的比率，就可以改变输出电压。如果R，、R2用电位器替代，则输出电压Uo就可以任意调节。，振铃开关电源改变输出电压的方法
