热释电红外报警器,http://www.5idzw.com

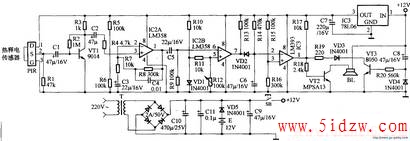

该电路主要由热释电红外传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。
热释电红外传感器探测到前方人体辐射出的红外线信号时，由IC1的2脚输出微弱的电信号，经三极管VT1放大，然后通过C2输人到运算放大器IC2A中进行高增益、低噪声放大，最后由IC2A的1脚输出控制信号。IC2B在电路中作为电压比较器，它的第5脚由R10、VD1提供基准电压，当IC2A的1脚输出信号电压到达IC2B的6脚时，两个输入端的电压进行比较，当6脚电压比5脚电压高时IC2B的7脚由原来的高电平变为低电平，此时C6通过VD2放电，此时IC3的2脚变为低电平，它与IC3的3脚基准电压进行比较，当它低于其基准电压时，IC3的1脚变为高电平，VT2导通，讯响器BL通电发出报警声。
R14和C6组成报警延时电路，其时间约为60s。人体离开传感器的探测范围后，其辐射的红外线信号消失，IC2B的7脚又恢复高电平输出，此时VD2截止。由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压高于其基准电压时，IC3的1脚才变为低电平，时间约为60s，即持续报警60s。
由VT3、R20、C8组成开机延时电路，时间也约为60s，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。，热释电红外报警器
