无线热释电控制发射电路,http://www.5idzw.com

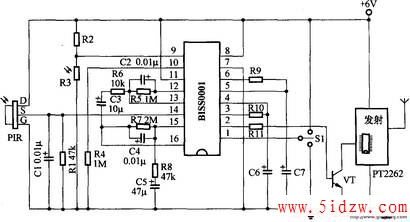

该电路采用热释电红外信号处理专用集成电路。BISS000l来完成信号处理工作。具有静态电流极小(<50μA)，灵敏度高的优点，能将放置在离住处较远的仓库、财务室、办公室、车库、银行进行远程自动控制。该电路的原理图如图所示。
电路中，R3为光敏电阻，用来检测环境亮度。当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。S1是工作方式选择开关，当S1与上端连通时，芯片处于可重复触发工作方式；当S1与下端连通时，芯片则处于不可重复触发工作方式。输出延迟时间Tx由外部的R9和C7的大小调整，其值为T≈24576×R9×C7；触发封锁时间T由外部的R10和C6的大小调整，值为T≈24×R10×C6。，无线热释电控制发射电路
