BA1404是日本东洋公司的产品，工作电压范围1~3V，该电路是由FM立体声混合器、38KHz振荡器、FM调制器和高频放大器组成的单片集成电路。
工作原理（见图一）：立体声音频信号经加重和匹配网络由1、2脚输入，经放大后进入FM立体声混合器，产生一个由L+R主信号和L-R的副信号组成的立体声复合信号经缓冲放大后从14脚输出（16、17脚可对复合信号的参数调节，可控制左右平衡度）；4、5、6脚的外部分立元件与内部电路组成38KHZ振荡器产生38KHZ信号经缓冲放大后分别供给混合器和1/2分频器，38KHZ信号经分频器得到一个19KHZ的导频信号从13脚输出；从13、14脚输出复合信号和导频信号经匹配网络由11脚进入FM调制器（9、10脚的外围分产元件确定振荡频率）产生一个调频信号，经放大后由7脚输出；2脚为AF偏置，3脚为AF接地点，8脚是RF接地点，15脚为电源正极。(注：11脚输出一个参考电压方便外围分立元件对振荡频率进行控制，这里没采用。)第7脚的信号最后经μpc1651放大输出。
制作要点：电路可以在万用电路板上密集安装，要将多余的铜点去掉；13、14脚上的电阻仅为参考值，由于其值对立体声分离度有关系，要按实际情况定值；L为铁壳可调电感，其参数与频率相关，这里是稳频的关键，要小心；如果要用市电供电，要注意电源，由于电流不大，可用分立式的滤波稳压电源；μpc1651的工作电压为5V，不得超出，容易烧毁。
实验小结：由于《电子报》BBS上有许多网友要求详细的调频立体声发射器资料，所以本人重新收集了有关资料，对简易的分立式、合并式、一体化的调频立体声发射机进行实验，觉得这种BA1404+μpc1651的搭配最容易制作和调试，且频率稳定度相当高（相对于以前BA1404的电路），发射功率不会超出法定范围。
由于本人还是个学生，技术水平有限，且本实验资料是经收集后由现有知识进行电路设计，肯定有许多不当之处，希望有共同兴趣者多多指点。
参数
单位
测试条件
最小值
典型值
最大值
静 态 电 流
IQ(mA)
3.5
3
5
输 入 电 阻
Rin(KΩ)
f=1KHZ
360
540
720
输 入 增 益
GV(dB)
Vin=0.5mv
30
37
声 道 平 衡
CB(dB)
2
混合器输出最大电压
Vom(mvp-p)
THD=<3%
200
38KHZ泄漏电压
Voo(mv)
无信号时
1
导频输出电压
Vop(mvp-p)
无负载时
460
580
声道分离度
Sep(dB)
25
45
输 入 噪 声
Vin(μV)
1
高放输出最大电压
Vosc(mV)
350
600

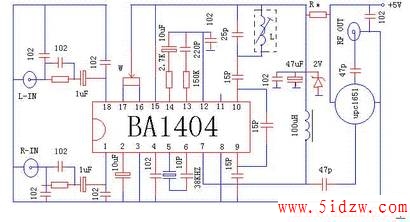

图一
，BA1404调制器电路
