同线电话转接装置（1）
在许多场合，一根电话外线并接多部电话，虽然利用率高，但保密性太差。本装置以最少的元器件能有效解决这个问题。用电话时先摘机者有优先权，后摘机者无声；接电话时甲、乙两部电话同时振铃，先摘机者在优先权，后摘机者无声。通话时甲、乙机相互保密。
工作原理

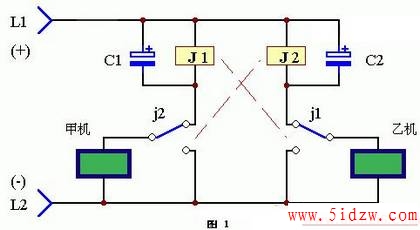

电路原理见图1（点此下载原理图）。甲、乙两部电话通过继电器J1、J2并接在一条外线L1、L2。图中状态继电器J1、J2均处于释放状态。故甲、乙两部电话机均与外线接通。当有电话呼入时，铃流电压通过耦合电容C1、C2使两部电话机均振铃。假设甲机先摘机，则继电器J1提供了直流通路，其触点吸合（即动触点由上方转换为下方），从而切断了乙电话机的通路。如果是乙电话机先摘机，类似的，则把甲电话机通路切断，由此完成了互相保密的功能。用电话时，谁先摘机谁就先占用外线路，后摘机无声。
元器件选择与制作
电路中电容C1、C2的作用一是为铃流和话音提供交流通路；二是防止拨号时继电器产生跳动。一般都用1000u的电解电容。继电器选用单刀双掷（5脚），线圈工作电压为9V的。整个装置在接入时须分清外线的正负。
同线电话转接装置（2）
本文介绍的同线电话转接装置，采用可控硅，除了有与同线电话转接装置（1）相同的功能外，还具有自己的特点：①并接的分机数量多；②电路体积更为小巧；③装置接外线时不必分正负；④安装连线更简单；⑤工作时对外线的影响更小。
工作原理

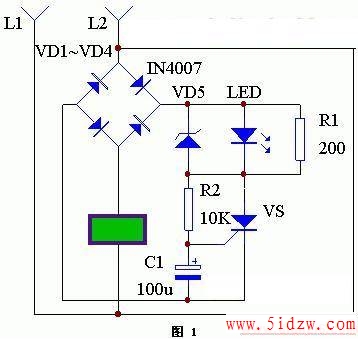

电路原理见图1（点此下载原理图）。二极管VD1－VD4组成极性转换电路，使接外线时不必分正负。静态时，各分机挂线，线路相当于直流断路，故可控硅VS截止。图中只画出了一部分机的电路，实际使用时可如此并接多部分机。当有电话呼入时，交流铃流电压击穿VD5稳压二极管，并通过R2触发可控硅VS使之导通，电话振铃。设甲话机先摘机，则由甲话机构成VS的直流通路，VS使一直维持导通状态，同是发光二极管LED点亮，指示摘机状态。甲话机摘机后，外线L1、L2之间电压由60V降到约10V，其它分机的可控硅因稳压二极管无法击穿故维持截止状态，故摘机也无效。各分话机要电话时，其工作原理类似，先摘机者VS先导通，先占用线路，而使其它分话机处于封锁状态（无声）。
元器件选择与制作
元器件清单见下表。
编 号
名 称
型 号
数 量
R1
电阻
200Ω
1
R2
电阻
10K
1
C1
电解电容
100u/16V
1
VD1－VD4
整流二极管
IN4007
4
VD5
稳压二极管
12V
1
LED
发光二极管
1
VS
单向可控硅
1A/400V
1
需注意的是，稳压二极管稳压值表中为12V，具体调试时，对于不同的交换机可能要稍作调整。，同线电话转接装置两款
