我做的贴片调频无线话筒

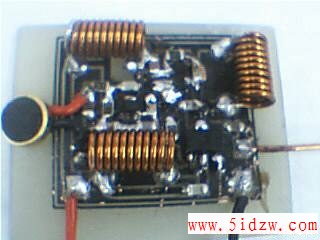

调频无线话筒实物图

调频无线话筒的射频输出波形

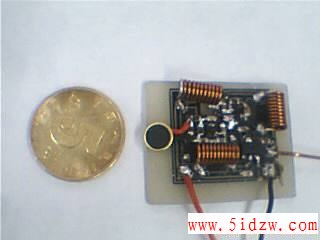

贴片无线话筒和五毛硬币的比较

    这次做的贴片调频无线话筒的最低工作电压为2V，最高工作电压为8V。

    振荡电路部分采用的是LC振荡电路，然后经过一级缓冲再进行功率放大。所以此电路工作比较稳定，即使用手去抓天线也不会跑频。

主要元件：

    贴片三极管使用的是超高频三极管9018（两个），第一个9018作为振荡、第二个9018做为缓冲放大，这样可以减小前后级之间的牵制，使电路工作比较稳定。还有一个贴片三极管“RF86”整个调频无线话筒传输距离就看它的了，RF86作为末级功放能够获得比较理想的输出功率。

    贴片电阻电容采用的是0805封装，在电路布线和焊接的时候就比较容易。

    由于本人手头没有贴片电感，所以只能用普通线圈，如果换成贴片电感的话电路的体积将会大大减小。，我做的贴片调频无线话筒
