LA1816制作的收音机,http://www.5idzw.com

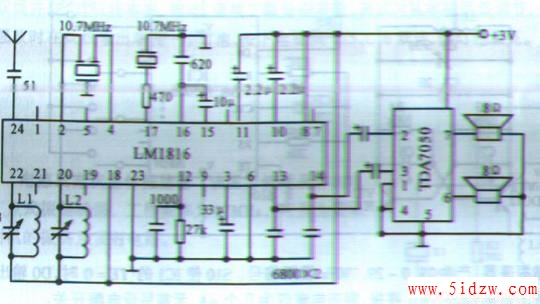

LA1816是目前较新型的单片立体声收音电路，它为24脚双列直插封装和双列扁评封装，其电参数一致。它内含AM/FM朝外差接收功能和立体声解码功能，只需少量的外围元件和外接功放即可收听调频立体声节目。下图是LA1816的原理图
B1是AM磁性天线，B2为AM振荡线圈。L2、L3分别为FM高放和振荡线圈，转换K可AM/FM选听的节目，当收听立体声节目时，第9脚为低电平，LED发光指示，调节12脚可变电阻可使左右声道达到平衡。从天线接收到的电台信号经过IC内的高放变频中放检波立体解码处理后，从13、14脚输出立体声音频信号，外接音频功放即可收听。
本IC的电压为1。8--6V，3V时AM静态电流为3MA，FM为8MA，接收灵敏度分别为AM/1MV/M和FM/20UV/M，由于它的灵敏度和选择性都比较好，所以使用小天线即可正常收听。
引脚 功能 AM电压 FM电压 引脚 功能 AM电压 FM电压 1 AM天线信号输入 1.3 1.3 13 左声道输出 1 1 2 FM混频输出 2.2 1.3 14 右声道输出 1 1 3 AM AGC 0.8 0 15 复合信号输入 0.6 0.6 4 FM-IF输入 1.2 1.2 16 检波输出 0.3 1.2 5 AM混频输出 0.4 0.4 17 FM鉴频回路 2.1 1.6 6 中频接地 0 0 18 高频电路电源 3 3 7 AM-IF输入 1.2 1.2 19 AM本振回路 1.3 1.3 8 中频电路电源 3 3 20 FM本振回路 2.9 2.3 9 FM立体指示 -- -- 21 基准电压 1.2 1.2 10 PLL低通滤波 1.8 1.4 22 FM高放输出 2.9 2.3 11 AM/FM转换 2.9 1.5 23 高频接地 0 0 12 VCO调整 0 1.7 24 FM天线输入 0 0.4
，LA1816制作的收音机
