随着视频压缩技术的迅猛发展，新的视频压缩标准不断推出。MPEG-4是由国际运动图像专家组(MPEG)在继MPEG-1和MPEG-2之后，制订的又一个ISO／IEC标准，即ISO／IEC 14496。它能够获得更高的音／视频压缩率，具有基于内容的交互能力。目前，国内外许多公司都在开发有关MPEG-4视频标准的产品，最具代表意义的即是数字视频录像机(DVR)。
1 数字视频录像机的硬件设计
在基于S3C2410与AT2042的数字视频录像机的设计和实现中，其终端设备以Samsung公司的32位处理器S3C2410为主控处理器，利用Pentamicro公司的AT2042芯片完成双通道视频编码与解码，其视频录像功能具有高分辨率和高质量。本文将介绍此终端的系统整体设计，并详细分析系统软硬件设计，最后给出测试结果和结论。根据市场的需求，本系统预计实现下列几项指标：
(1)实现对视频数据的MPEG-4标准的编解码；
(2)编解码像素为720X576像素点，实现25 f／s；
(3)实现JPEG编码和解码；
(4)实现USB／SD卡储存。
1.1 基于S3C2410与AT2042的数字视频录像机整体设计

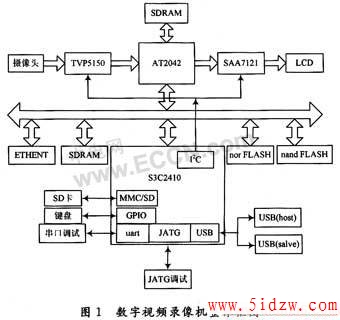

该系统主要依靠AT2042的编解码功能，系统的硬件框图如图1所示，它主要由视频编码子系统、主控系统、数据处理子系统和视频解码子系统4大部分构成。

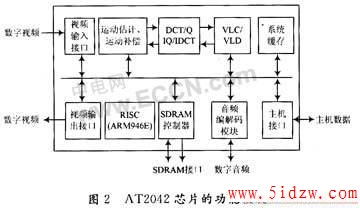

韩国Pentamicro公司生产的AT2042芯片的功能模块如图2所示，AT2042是一个内置微控制器ARM946E的2通道音视频编解码(A／VCODEC)芯片，主要完成对视频和语音数据的编码和解码，支持多种音视频编解码标准，可直接与IBM，Motorola，ARM，XscaIe和Axis等多种CPU接口，无需其他附加电路。
1.2 视频编解码电路设计
视频编解码电路主要包括视频编解码电路和视频压缩／解压芯片AT2042。其中，AT2042主要负责对数字视频数据进行硬件压缩和解压缩，而视频编解码电路则是基带模拟视频信号和AT2042之间的一个接口电路，它包括一个视频编码芯片和一个视频解码芯片，主要负责视频数据的模／数和数／模转换，以及数字视频信号格式的转换。在压缩编码过程中，输入的NTSC／PAL／SECAM视频信号先经过视频解码芯片进行前端处理，产生符合AT2042视频接口标准的8 b ITU-R BT.656数字视频信号。在外部主CPU的控制下，该数字视频数据由压缩／解压芯片AT2042进行硬件压缩编码，产生的编码数据流通过芯片内部集成的Mux FIFO接口输出。网络视频服务器的解压缩编码是压缩编码的逆过程，需要解压的数据流通过AT2042内部集成的Demux FIFO接口输入。视频采集接口框图如图3所示：
www.5idzw.com2 数字视频录像机的软件实现
数字视频录像机系统的软件设计包括：Bootload代码的编写、Linux操作系统的内核生成和Linux下驱动程序和应用程序的开发、文件系统的生成和配置以及用户应用程序4大块。
数字视频录像机软件开发的整体架构如图7所示。
2.1 系统启动Bootloader程序设计编写
Bootloader是系统启动时执行的第一个程序，其主要完成对硬件系统的初始化。具体包括：S3C2410的初始化、TVP5150功能配置、SAA7121功能配置、加载AT2042固件、以太网及串口初始化。由于在开机时要显示开机画面，故除在Bootloader中初始化相应硬件资源外，还应将开机画面的图片数据，传送到AT2042SDRAM中。Bootloader整体流程图如图8所示。
显示开机画面，其主要通过AT2042的JPEG解码功能来实现。首先配置AT2042的JPEG解码功能，将要显示图像先以头文件的形式添加到程序中，当需要显示时再将图像数据发送给AT2042。
2.2 Linux系统的配置及设备驱动程序的编写
本系统使用的是Linux2.4.18内核，在内核配置中需增加以下几个内容：由于本系统中要实现对视频编码数据的存储，故要添加内核配置中USB support选项中的USB Mass storage support；在调试时需要通过以太网来烧些程序，故内核配置时需添加LAN91C111网卡驱动，方法为在NetWork device support选项下选择SMC91111 support，同时内核要支持各种文件系统，需在File system选项下进行相应配置。
系设备驱动程序主要完成以下的功能：
AT2042设备驱动子模块系统调用是操作系统内核和上层应用程序之间的接口，AT2042设备驱动子模块是操作系统内核和AT2042硬件设备之间的接口。操作系统内核向AT2042设备驱动子模块提供内核API和其他的内核支持。AT2042设备驱动子模块为上层应用程序屏蔽了AT2042硬件的细节，这样在应用程序看来，AT2042硬件设备只是一个设备文件，应用程序可以像操作普通文件一样对AT2042硬件设备进行操作。AT2042设备驱动子模块作为系统内核的一部分，主要完成对AT2042的初始化、编解码数据的读写、以及编解码功能参数的设置。包含的功能函数主要有模块入口函数、设备操作函数集合和中断服务程序等。
2.3 数字视频录像机应用软件的设计与实现
(1)界面显示与菜单功能的设计与实现。界面和菜单的显示是通过AT2042的OSD(on Screen Display)功能来实现的，AT2042共有3个显示层面，分别为底层是背景层、中间是回放层，顶层是OSD层。
OSD层支持16色的调色板。由于AT2042自身没有相应的ROM存储OSD所要显示的图片及文字数据，故在利用OSD功能来显示图片或文字时，首先要将需显示的图片或文字数据加载到AT2042的SDRAM中，然后调用显示功能将图片或文字显示在OSD层上。
这个功能的实现过程中主要调用以下2个函数：
void at2042_load_font(uns8 * font_data，uns32font_data_size)该函数的主要功能是把要显示的数据加载到AT2042的SDRAM中，同时设置显示位置，即垂直、水平像素点的位置。
void osd_on_off(uns8 temp)该函数的功能是打开或关闭OSD模式。
(2)MPEG-4视频编码实现。该功能主要利用AT2042来实现。首先，配置相应的编码寄存器，例如编码模式、编码像素点、编码帧率及设置编码流格式(PES，PS，TS)等。本系统中采用MPEG-4模式、720X576、每秒25帧及生成PES流来对视频数据进行编码。

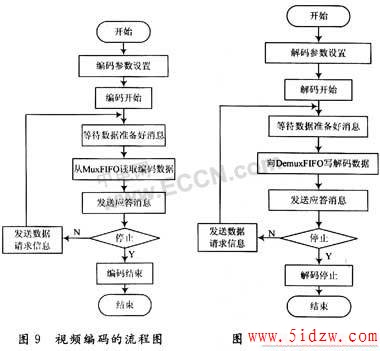

AT2042视频编码的流程如图9所示。
实现这一功能主要通过对以下几个函数的调用：
void set_encoder_parameter(uns16 hsize，uns16vsize，uns8 rate，uns8 mode)该函数用来设置编码参数；
void video_encoder_start(uns8 mode)该函数用来启动AT2042的编码功能；
void video_encoder_stop(uns8 mode)该函数用来关闭AT2042的编码功能；
void encoding_stream_read(uns8 * data，uns32 data_size)该函数实现将编码数据从MuxFIFO中读出。
(3)解码功能实现。实现的具体流程如图10所示。
www.5idzw.com实现这些功能主要通过对以下几个函数的调用：
void set_decoder_parameter(uns16 hsize，uns16 vsize，uns8 rate，uns8 mode)该函数用来设置解码参数；
void video_decoder_start(uns8 mode)该函数用来启动AT2042的解码功能；
void video_decoder_stop(uns8 mode)该函数用来关闭AT2042的解码功能；
void get_file_length(const char * file_name)该函数用来获取文件的长度；
void video_replay(const char * file_name，uns8mode)该函主要实现对视频文件的播放控制，mode控制播放模式(暂停、快进、快退)。
3 测试结果
实验结果进行测试，可以采用2套方案来完成。
