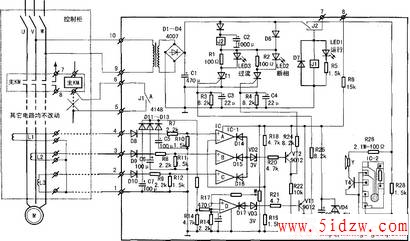

L1、L2、L3为三只互感器。它可固定于控制柜内任何部位，只需三相主回路动力线分别穿过互感器即可。按图将三只互感器接于保护器的1、2、3、4端。
保护器电源为9、10端；它接在主回路交流接触器(后简称：主KM)上主触头的任意两相上。
断开主KM线圈的任意一端(如A处)，断开处分别接在5、6端。找出主KM闲置的任意一付常开辅助触点，接于保护器7、8端。
控制柜通电后，保护器得电，通过继电器J2的常闭触点使继电器J1吸合，此时5、6端接通，即接通了断开的“A”处。使其恢复到改前的状态，原控制功能不变。当主KM吸合时，辅助触点接通了7、8端，使该装置的保护电路投入守备状态。
保护电路由以下两部分组成；
断相保护电路：当电机运行时L1～L3均有感应电压输出。以L1为例，互感器产生的感应电压通过D8、C5整流、滤波，再由R7、R10分压后加在运算放大器IC1一A正相输入端，其反相输入端的电位是由R侣、R19分压后取得，电机在正常运转情况下，IC1一A同相输入端电位高于反相输入端电位，这时输出高电平，三极管VT2处于截止状态，当动力线U相断开时，L1无输出电压。IC4-A反相输入端电位高于同相输入端的电位，IC1-A输出低电平。VT2导通，集电极电位提高，触发可控硅T2导通，继电器J2吸合，其常闭点切断J1供电回路，即切断了“A”处，主KM释放，电机停止运转，此时可控硅维持导通，发光管LED2亮表示电路处于“断相”状态。此时，J2常开点通电后接通了报警器，提醒值班人员排除故障。L2、L3及所对应的电路与上述完全相同，C4、R4为延时抗干扰电路，以防止可控硅误触发。
电机在运行过程中断相，常称为动态断相，电机运行中V相或W相有一线断相时，将会造成变压器初级电压大幅度下降，此时，降低的直流电压将难以维持J2吸合，这里专门设置了电解电容C2，在电压降低的瞬间，储存的电能足以保证J1吸合。以确保J2的顺利释放。
过流保护电路；电机正常运行时，L1～L3的感应电压稳定在某一数值上，由二极管D11、D12、D13并联接在IC1-D反相输入端。同相输入端的电位由电阻R17、电位器W的分压得到。调整w可使同相输入端电位刚刚大于反相输入端，当电机运行中因过载、阻转、滞转、工作电压偏低等原因造成电机工作电流增大时，L1～L3的感应电压随之增高，至使反相输入端的电位高于同相输入端，IC—D翻转输出低电平。三极管VT1导通、T1导通、J2得电、J1失电、电机停止运行，“过流”指示灯LED3亮，报警器响。
为了避免电动机在启动时，瞬间电流过大而造成IC一1D的误动作。这里设置了电容C8等组成的延时电路。以保证电机的正常启动。，电机保护电路
