太阳能热水器自动上水和水位显示装置,http://www.5idzw.com

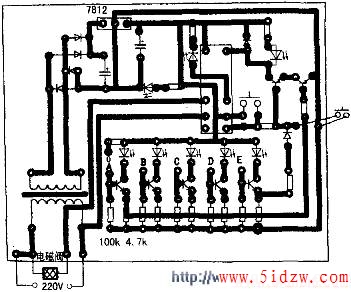

电路采用五级开关电路，上水时当水箱里的水位探针0点至A．B．C．D．E点分别被水淹没后，Q1-Q5基极通过水电阻得电，使Q1-Q5导通，LEDl-LED5依次点亮，当水满后Q5射极电压通R13、D5使Q6导通，由于Q1先导通了，通过R17使Q7基极得电Q7处在导通状态，使继电器J吸合断开电磁阀停止上水，用水时水位逐渐下降，虽然Q5截止，Q6的基极由J2以变成常闭来维持Q6导通，使J吸合，电磁阀失电停止上水，周而复始，往往人们用不到低水位就需要上水，只要 在上水按钮上按一下，Q6基极失电截止继电器J复位电磁阀通电开始上水，如想停止上水近一下停水按钮使Q6基极得电J吸合J2自保电磁阀断电停止上水。
，太阳能热水器自动上水和水位显示装置
