1．输入电压放大级
SRPP电路(亦称并联调整式推挽电路)是一种深受推崇的电路，该电路具有失真小、噪声低、频响宽等特点，是目前电子管功放电路中常见的优秀线路之一。

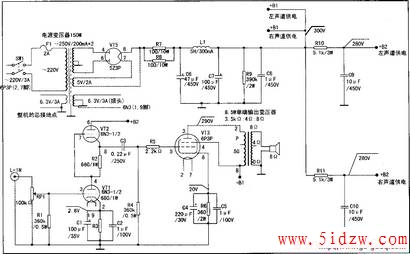

电路见图。VT1、VT2直流通路串联。VT1构成普通的三极管共阴放大器，VTr2构成阴极输出器，对VT1而言VT2是一个带电流负反馈的高阻负载。音频信号由6N3(3)脚输入，经VT1共阴放大后从第④脚输出，进入VT2构成的阴极输出器，然后由VT2⑧脚输出。进入后级电路。vT2接成阴极输出器形式，其电压放大倍数接近于1，故输入级SRPP电路的电压放大倍数主要取决于VT1。同时，VTl、VT2交流通路对输入级负载电阻R4(即功率输出级VT3的栅极电阻)而言等效为“并联”，相对使单管共阴放大电路内阻降低一半，带负载能力大为提高，易于和低阻负载匹配，音质因此有较大改善。又因为VT1、VT2对R4负载来说是推挽工作，输出电流增大一倍，失真也有所降低。C1是VTl的阴极交流旁路电容。避免R3对交流信号起交流电流负反馈作用，提高输入级交流放大倍数，改善输入级对VT3的驱动能力。
R3上的压降2．6V，作为VT1的栅负偏压，此负压比现代数码音源输出信号振幅大1．5V，避开了6N3动态阳一栅特性曲线的非线性部分。输入级电压放大倍数为：A=u·R4／(Ri／2+R4)=35·360k／(5．8k／2+360k)≈35倍。其中u为6N3放大系数，值为35；Ri为6N3内阻，值为5．8k.
2．功率输出级
功率管6P3P采用标准接法，信号由控制栅极(⑤脚)输入，帘栅极(④脚)与电源+B1直接相连。这种接法的特点是：放大效率高。能达到特性表中功放管所规定的输出功率。R6为输出级阴极电阻，将输出级栅负压确定在-20V。6P3P屏极电压为290V，栅负压为-20V，屏流为50mA，作A类放大，输出功率约为5 5W，基本满足一般家居环境放音的要求。
3．电源电路
电源电路采用传统的电子管整流，CLC-π型滤波器，既保持了传统胆机的音乐韵味，也使整机音色达到和谐与平衡。
由电源变压器次级输出的双250V电压经523P全波整流，输出100Hz的单向脉动直流经C6、L1、C7组成的CLC-π滤波器得到平稳的直流高压。电子管整流在开机时经历预热过程而无高压冲击，具有保护电子管的作用，这一点在功放电路使用天价电子管时显得尤为重要。CLC—π型滤波方式滤波效果好，电源内阻低，对降低噪音，提高整机动态有极大的益处。R7、R8的作用是保护C6。R9为高阻值的高压泄放电阻，防止开机高压的峰值脉冲电压对功率管和输出变压器的冲击。，6P3P单端A类电子管功放电路
