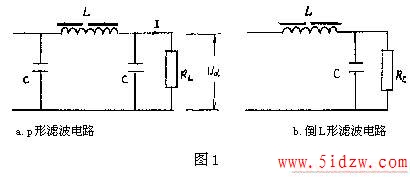

在电子设备中，将交流电经整流后得到脉动直流电，为了获得平滑的直流电流，必须采用电容滤波或电感滤波，以减少整流后的纹波电压，虽然许多小功率的整流电路，只需在整流后并联上一只大容量的电解电容器，即可满足要求。但对直流负载功率达几百瓦的整流电路，单靠电容器滤波是不够的，因为加大电容器的容量，它的体积也要增大，另外，当负载电流变化时，直流电压的波动也会增大，输出特性变差。如果在整流后采用一个滤波扼流圈，与电容器配合接成π形滤波电路，或者接成倒L形滤波电路，那么，滤波效果要好得多了，见图1所示。
如何确定滤波扼流圈的电感量 L？在图1中，先计算负载电阻
的阻值:
(Ω)
那么，滤波扼流圈的电感量L可以根据负载电阻的大小，按下式计算电感量L:
(亨)
当电源频率f=50Hz时，则
(亨)
例如: 经整流、滤波后的负载电压为24V，直流电流I为5A。此时负载电阻
=4.8Ω。那么要求滤波扼流圈的电感量L:
即电感量为5毫亨，直流电流为5A。
由于在滤波扼流圈中通过的是脉动直流电流，其中主要的是直流成分，也有少量的交流成分，即在交直流同时磁化下工作的。因此在铁芯中产生很强的直流磁通，甚至使铁芯中的磁通达到饱和状态。制造这样的扼流圈，在铁芯的磁路中都留有一定的空气隙lg以防止直流磁通的饱和。滤波扼流圈的铁芯体积V、线圈匝数N和空气隙lg，是由三个有相互关系的电气参数，即:电感量L、直流磁化电流I和线圈两端的交流的电压U~而决定的。
滤波扼流圈的匝数、和通过的直流电流，因而在铁芯中产生直流磁通，同时在直流电流中还含有纹波电压，因此在铁芯中也含有一部分交变的磁通，它叠加在直流磁通上，见图2所示。
滤波扼流圈的磁路是由铁芯的磁路长度
和空气隙lg两部分组成。虽然磁路长度极大于空气隙lg，但这两部分是不能直接相加的。因为这两部分的导磁率μ是不同的，在空气隙中的导磁率是1，而在铁芯中的导磁率视铁芯的饱和程度而定。磁路中有空气隙的，其有效导磁率μe一般在100~ 1000。
在铁芯中的导磁率与空气隙中的导磁率两者比值极大，而空气隙对磁通的阻力很大。所以某个滤波扼流圈，当通过的直流磁化电流变动时，而电感量的变化很小，那么这种扼流圈称为线性扼流圈。
假如磁路中的空气隙lg很小,当直流磁化电流变动时，使电感量也引起变动，如通过的直流电流变小时，电感量L增大，当通过直流电流增大时，电感量L减小，（如音频乙类功率放大电路）。这种扼流圈则称为非线性扼流圈，又叫做摇摆扼流圈。 滤波扼流圈铁芯体积V的大小，与
的乘积成正比例，所以设计时，先要按表一选定某一型号的铁芯，并求出
的比值，再从图3的曲线上求得
的对应值，此时即可计算绕组匝数N:
(匝)
导线直径d也根据表一提供的电流密度J进行计算:
(mm)
现举例设计一个10mH、5Ad.c.的滤波扼流圈，用于50Hz整流电路上，电压降不大于1.5V。
计算步序:
1.计算
