滤波扼流圈设计方法,http://www.5idzw.com
=0.01x
=0.25
在图3的中部区间内。

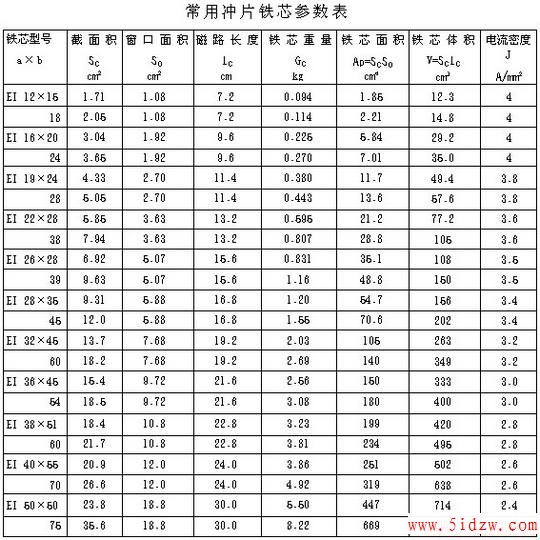

2.按表1选择铁芯，并计算
选择EI26×28，铁芯体积V=108
代入下式:

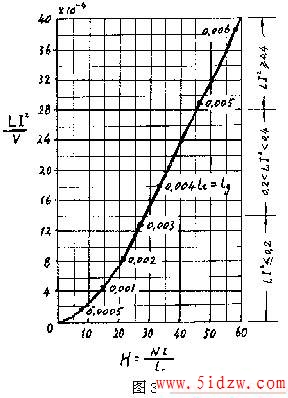

然后在图3的纵座标上，找到23×
，并找到对应的H值为40。
3.计算线圈匝数
因为H=
=40
所以N=
=125圈
4.计算导线直径d
=1.35 mm
按线规表选择 QE-1.32 漆包线。
5.表一中所列的铁芯系列，是变压器厂常用的规格，一般都配有塑料骨架，本例中QE-1.32漆包线绕125圈，正好能绕在EI-26×28的骨架上，线圈厚度为10mm。
6.平均匝长lo
lo=2×(29+31)+10π=151 mm
7.导线总长L
L=Nlo=125×0.151=18.9m
8.直流电阻R20℃
9.电压降Ur
Ur=I
=5×0.242=1.21V
此电压降Ur接近并小于预定值1.5V，比较合适。如果计算Ur值大于预定值。则应重选大一号的铁芯。减少圈数，增大导线直径。如果客户对Ur未提出要求。也应以表一提供的电流密度J计算导线直径，若设计时J取得偏高，则导线偏细，线包温升就会偏高。
10.空气隙lg
在图3的曲线上，本例计算正好在两个点0.004~0.005之间，可取0.0045
=lg，由于EI型铁芯磁路中要遇到两个空气隙，所以计算空气隙时应除以2lg=
=0.35mm
即在装配铁芯时，在EI型铁芯之间垫以0.35mm厚的绝缘纸板，由于铁芯材质不同，导磁率也有高低，在测试时，可调整空气隙的大小，以达到需要的电感量。

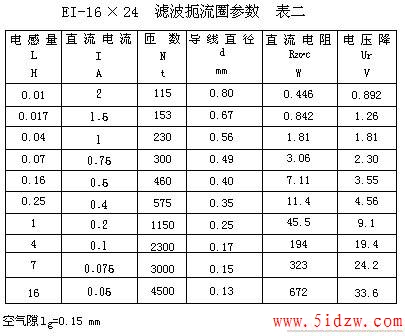

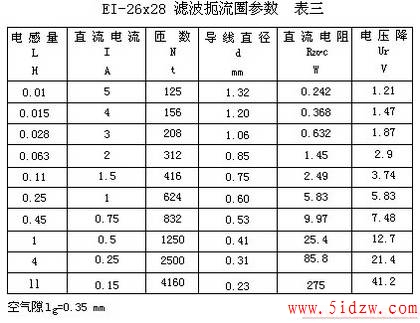

现将EI16×24铁芯滤波扼流圈参数列于表二、EI26×28铁芯滤波扼流圈参数列于表三中，供设计时参考。
，滤波扼流圈设计方法
=0.01x=0.25 在图3的中部区间内。
2.按表1选择铁芯，并计算
选择EI26×28，铁芯体积V=108代入下式:
然后在图3的纵座标上，找到23×
，并找到对应的H值为40。 3.计算线圈匝数
因为H=
=40 所以N=
=125圈 4.计算导线直径d
=1.35 mm 按线规表选择 QE-1.32 漆包线。
5.表一中所列的铁芯系列，是变压器厂常用的规格，一般都配有塑料骨架，本例中QE-1.32漆包线绕125圈，正好能绕在EI-26×28的骨架上，线圈厚度为10mm。
6.平均匝长lo
lo=2×(29+31)+10π=151 mm
7.导线总长L
L=Nlo=125×0.151=18.9m
8.直流电阻R20℃
9.电压降Ur
Ur=I
=5×0.242=1.21V 此电压降Ur接近并小于预定值1.5V，比较合适。如果计算Ur值大于预定值。则应重选大一号的铁芯。减少圈数，增大导线直径。如果客户对Ur未提出要求。也应以表一提供的电流密度J计算导线直径，若设计时J取得偏高，则导线偏细，线包温升就会偏高。
10.空气隙lg
在图3的曲线上，本例计算正好在两个点0.004~0.005之间，可取0.0045
=lg，由于EI型铁芯磁路中要遇到两个空气隙，所以计算空气隙时应除以2lg==0.35mm 即在装配铁芯时，在EI型铁芯之间垫以0.35mm厚的绝缘纸板，由于铁芯材质不同，导磁率也有高低，在测试时，可调整空气隙的大小，以达到需要的电感量。
现将EI16×24铁芯滤波扼流圈参数列于表二、EI26×28铁芯滤波扼流圈参数列于表三中，供设计时参考。
，滤波扼流圈设计方法
