由TDC1808/TDC1809组成的数字编码遥控电路,http://www.5idzw.com
TDC1808/TDC1809是一对无线遥控发射,接收组件,它们采用内置天线,可传送数字信号或模拟信号,适用于各种无线遥控装置,具有体积小,遥控距离远,抗干扰能力强等特点.由TDC1808/TDC1809组成的数字编码遥控电路如图所示.

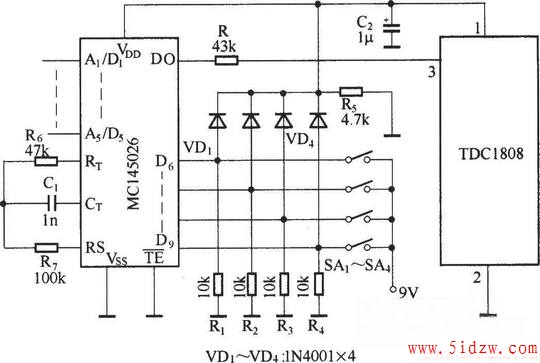

发射电路:

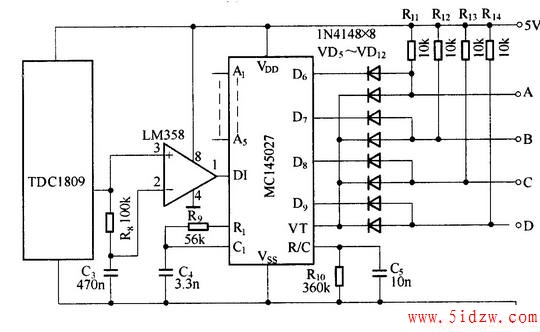

接收电路:
，由TDC1808/TDC1809组成的数字编码遥控电路
