吊扇无线遥控电路,http://www.5idzw.com

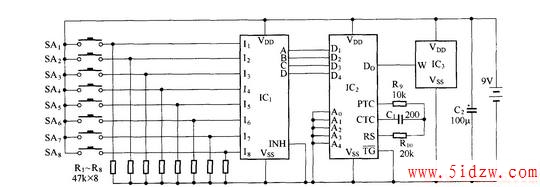

吊扇无线遥控发射电路:

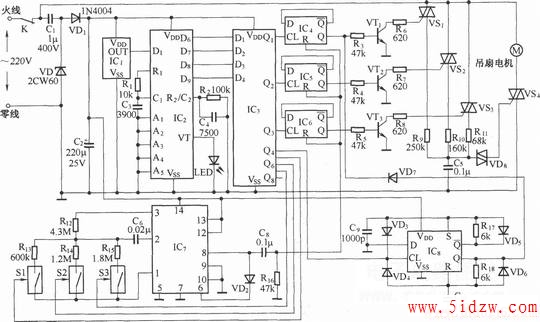

吊扇无线遥控接收电路:
说明:
发射电路中:
IC1是10线-4线优先编码器CD40147;
IC2是数字编码器MC145026;
IC3是长波发射组件T630.
接收电路中:
IC1是长波接收组件T631;
IC2是数字译码器MC145027;
IC3是4-16线译码器CD4514.
