MGCT04 I/Q TDMA/AMPS/CDMA/AMPS l900/900 MHz双频双模发射器,http://www.5idzw.com
MGCT04
MGCT04是专为双频带、双模式蜂窝900 MHz/PCS l900 MHz移动电话设计的发射器，能用于TDMA/AMPS或CDMA/AMPS两种系统。MGTC04具有与Zarlink半导体公司和其他公司产品兼容的基带和混合信号接口电路。 主要技术特点如下： ·VHF振荡器频率经8分频后输出； ·900 MHz和1900 MHz双射频通道； ·具有温度补偿的AGC放大器，可变增益范围为90 dB； ·具有片上有源滤波器，免去了外部IF SAW滤波器； ·RF频率为750～2000 MHz； ·I/Q正交调制器； ·电源电压为4 V； ·工作电流为ll8～160 mA，待机模式电流为8～10 mA，睡眠模式电流为75uA； ·输出功率为 8～ 19 dBm。

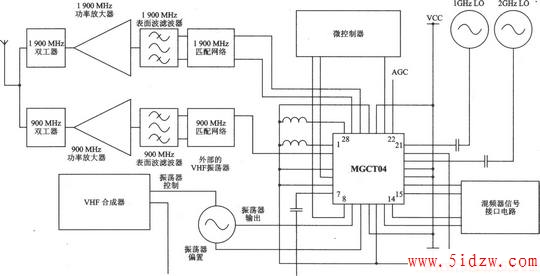

MGCT04 典型应用电路
