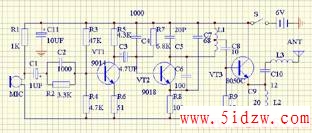

高灵敏无线话筒电路

元器件选择与制作

ＶＴ１可用９０１４，ＶＴ２用９０１８，要求放大倍数要大于８０；ＶＴ３选用８０５０Ｃ或者３ＤＧ１２Ｃ，要求放大倍数要大于５０。

Ｃ１、Ｃ３、Ｃ１１采用电解电容，Ｃ４～Ｃ１０为瓷片电容，电阻采用碳膜电阻，Ｌ１～Ｌ３用直径为0.4mm的漆包线在圆珠笔芯上绕６匝，然后脱胎取下即可。Ｌ１应在３杂处抽头，Ｌ２与Ｌ３在印刷电路板上应互相呈垂直状态排列。天线最好采用拉杆天线，也可以采用８００毫米长的塑料软线代替。

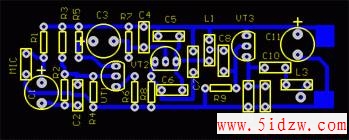

印刷电路板图如下图（点击可以放大）,注意：印刷电路板上没有设有开关S，需另外接

电路安装好以后要进行调试，调试可以分三步进行：

１、调整各级工作点：调电阻Ｒ３使ＶＴ１的集电极电压为１.５Ｖ（或集电极电流为１毫安左右）；调整电阻Ｒ７使ＶＴ２的集电极电流为４到６毫安左右，此时用镊子触碰ＶＴ２的集电极，此电流应有明显变化，说明高频振荡器工作正常。ＶＴ３的工作点不用调试。

２、频率调整：打开调频收音机，在８８～１０８Mhz范围内搜索本机信号。如两机频率对准，收音机里会产生剧烈的啸叫声，此点应避开当地的调频广播电台所使用的频率，避开方法是用小螺丝刀拨动线圈Ｌ１的匝距。

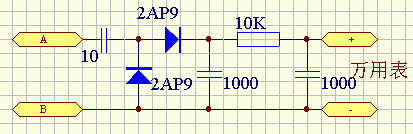

３、发射场强调试：先自制一个简单的场强仪，电路如下图。将场强仪的Ａ、Ｂ两点分别接无线话筒的天线端和地端，微调无线话筒的Ｌ２和Ｌ３的匝距，使场强仪的万用表读数最大即可。场强仪万用表应置于直流１０Ｖ或５０Ｖ档。

调整好的电路即可投入使用。
