RF2514 AM/ASK/OOK 915/868 MHz发射器,http://www.5idzw.com
RF2514
RF251是带有锁相环的廉价发射器芯片，适合美国和欧洲VHF/UHF ISM频段应用。 主要技术特点如下： ·工作频带为l00-～1000 MHz ·AM／ASK/OOK调制方式； ·电源电压为2.25～3.6 V。 ·工作电流为8 mA，睡眠模式电流为l uA； ·提供 1 dBm的输出功率(对50 Ω的负载)。

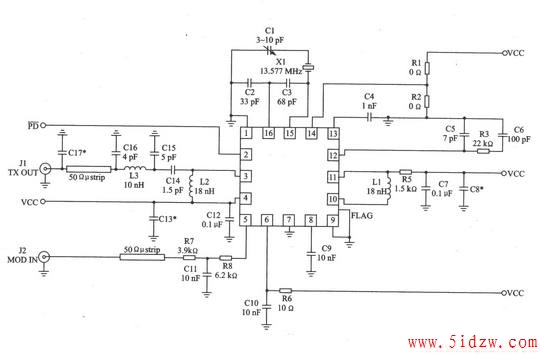

RF2514的868 MHz应用电路

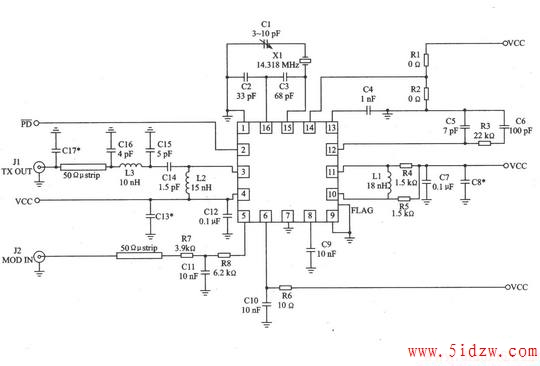

RF2514的915 MHz应用电路
