TXl00 ASK l GHz～100 MHz发射器模块,http://www.5idzw.com
TX100
TXl00是一款ASK无线数据发射器模块。它采用PLL频率稳定技术，在小区域无线数据通信中获得广泛应用，例如无线抄表系统。 主要技术特点如下： ·工作频率为l00 MHz～1 GHz； ·中心频点误差为±5×10_6(TA＝25℃)； ·ASK调制方式； ·点对点通信方式，与RXl00配套使用； ·最大数据速率为l00 Kb／s； ·工作电压为l.8～5.5 V； ·工作电流为l2.2 mA，待机电流为2～3 uA； ·辐射功率(连续波)为10 dB(在3 V时)； · ·发射距离：开阔地，天线离地l．5 m为300～400 m；开阔地，发射天线离地30 m为500～600 m；一般城区环境，天线离地l.5 m为200 m； ·工作温度为-40～ 85℃(推荐-10～ 60℃)。

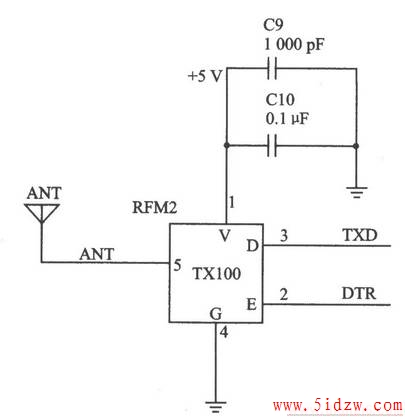

TXl00的应用电路
