rfPICl2C509AG/509AF ASK/FSK 480～310 MHz带8位微控制器发射器

rfPIC12C509AG rfPICl2C509AF

rfPICl2C509AG/509AF是内嵌8位CMOS微控制器的单片射频无线数据发射器，可用于遥控无键入口(RKE)发射器、车库门开门器、遥测(轮胎压力，水、电、气表，贵重物品跟踪)、无线安防系统和无线遥控等领域。 主要技术特点如下： ·芯片内嵌具有高性能的RISC中央处理器，33个12位字长的指令，8位字长的数据1024×12可编程EPROM，41字节数据RAM，8位可编程定时/计数器，上电复位，看门狗定时器，低功耗睡眠模式，可编程编码保护和5个通用I/O接口等功能； ·工作频率为310～480 MHz； ·rfPICl2C509AG调制方式为ASK，rfPICl2C509AF调制方式为ASK/FSK； ·ASK数据发射速率为0～40 Kb/s，FSK数据发射速率为0～20 Kb/s， ·工作电压2.5～5.5 V； ·输出功率 2～-l2 dBm，可调节； ·工作电流为-4.8～11.5 mA，低功耗睡眠模式电流为0.2～4μA。

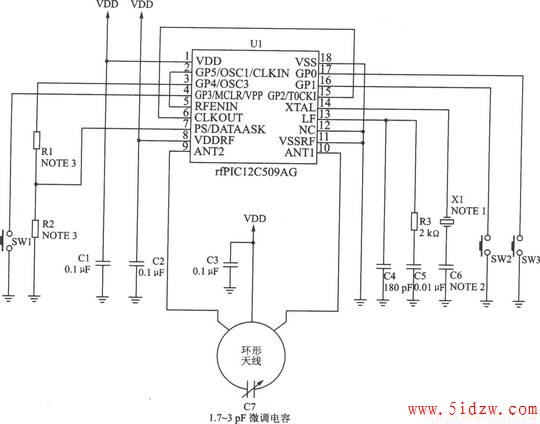

rfPICl2C509AG ASK应用电路

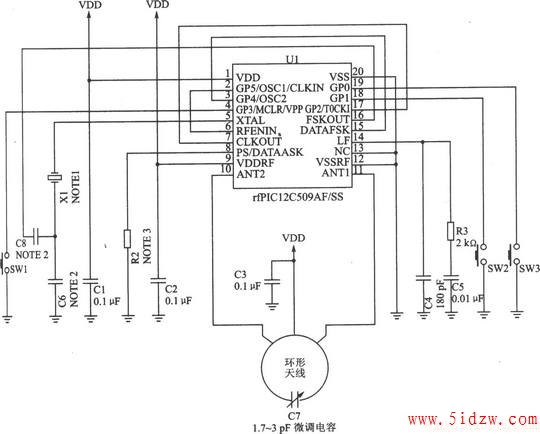

rfPICl2C509AF FSK应用电路实例
