小型立体声调频发射机电路

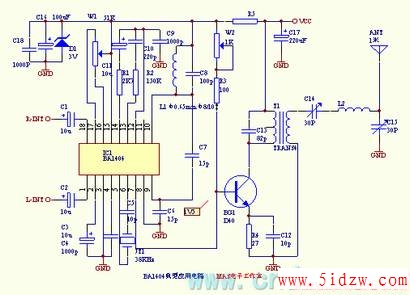

　　本文向大家介绍一种以BA1404为核心的小型立体声调频发射机，因为好多朋友对他非常热衷，向我问及它的资料，所以就把它放了上来。其实关于BA1404应用在许多电子杂志和报刊上多有介绍，算不上什么新鲜，但他确实很实用。 BA1404是美国ROHM公司生产的调频无线电发射专用集成电路；其集成度高；需要的外围元件少；工作可靠；电源电压适应范围宽，低至1.5V时仍能正常工作，很适合业余条件下制作各种无线电发射装置。由于我没有扫描仪，所以只能在PROTEL中画了一个典型电路在WORD中画了它的内部功能框图和引脚说明图给大家介绍，据说这个电路配合较高灵敏度的调频收音机距离能达到1000米，你可以去试制，如图一。内部结构和引脚图如图二。特别指出的是38KHz的晶振交难找到，可用一57P的电容结余电路的5、6脚之间可代替工作，只是立体效果不是太明显罢了！
　　用他你就可以制作一台自己的小型立体声广播电台了！需要注意的是原图***率放大级所用三极管为 2SC8050其实大家都知道2SC8050的最高频率为100MHz左右，在这里使用是很不恰当的，会因过大的功率损耗而急剧发烧而在短时间烧毁，倒不如用国产的3DG130C或3DG12C等国产的***率管加以散热帽效果来的好，如用台湾产的D40、D50等发射专用管的话效果会更好，只是工作点需要从新调整。注：由于本人疏忽功放级没有连上电源，应将T1上部连接至 4.5-6V电源端在上次电路图的基础上增加了输出滤波电路，使电路更加完善，频率性能更好。
