rfHCS362G/362F ASK/FSK 440～310 MHz KEELOQ跳码发射器,http://www.5idzw.com
rfHCS362
rfHCS362是一款集成了KEELOQ编码器和发射器的单片集成电路芯片。它符合美国FCC Part l5.231标准、欧洲ERC 70-03E和EN 300 220-1要求。它可以应用于自动遥控进入(RKE)系统、自动报警系统、公共门和车库门开启器、身份标记、防盗报警系统和建筑物入口等领域。 主要技术特点如下： ·片上有可调谐的编码器振荡器，编码器数据速率为417～3334 b／s可选择； ·有E2PROM编程接口，采用非易失的E2PROM存储器存储同步数据； ·rfHCS362G的加密键2×64，编码方式PWM／MAN，调制方式ASK； ·rfHCS362F的加密键2×64，编码方式PWM／MAN，调制方式ASK／FSK； ·加密密钥具有读保护； ·有晶振频率4分频的时钟输出端(CLKOUT)； ·工作频率为310～440 MHz； ·工作电压为2.2～5.5 V； ·输出功率为-12～ 2 dBm可调； ·发射电流为4.8～11.5 mA，待机电流小于200 nA； ·差分输出结构，适用于单端天线或双端环路天线接人。

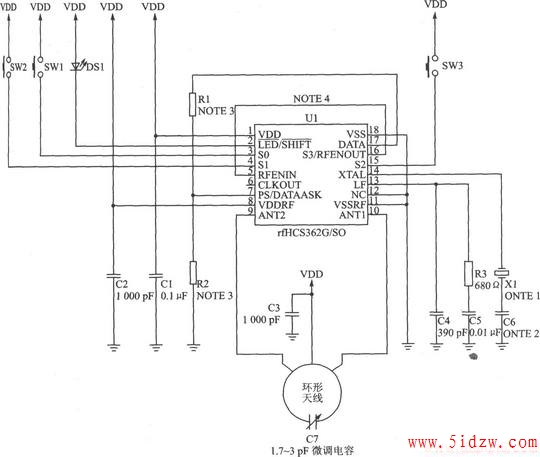

rfHCS362的ASK应用电路
rfHCS362的FSK应用电路
，rfHCS362G/362F ASK/FSK 440～310 MHz KEELOQ跳码发射器
