触摸式电子开关电路(二)

CD4013 LM7806

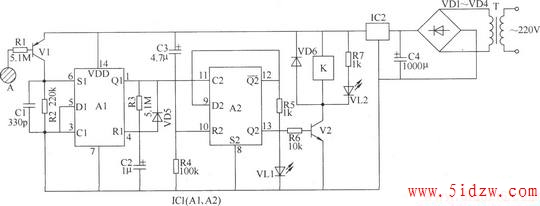

本例介绍一款采用CMOS数字电路制作的触摸式电子开关，它可用来控制照明灯和排风扇等小功率电器。 该触摸式电子开关电路由电源电路、触摸控制输入电路、单稳态触发器、双稳态触发器和控制执行电路组成，如图所示。

触摸式电子开关电路 元器件选择 R1～R7选用1／4W碳膜电阻器或金属膜电阻器。 C1选用高频瓷介电容器；C2选用钽电解电容器或优质铝电解电容器；C3和C4均选用耐压值为16V的铝电解电容器。 VD1～VD4均选用1N4007型硅整流二极管；VD5和VD6均选用1N4148型硅开关二极管。 VL1和VL2均选用φ5mm的普通发光二极管，其中VL1选红色，VL2选绿色。 V1选用S9012型硅PNP晶体管；V2选用C8050或3DG12型硅NPN晶体管。 IC1选用CD4013型双D触发器集成电路；IC2选用LM7806型三端集成稳压器。 T选用3～5W、二次电压为8～10V的电源变压器。 K选用6V直流、继电器(其触头容量应视负载的功率大小而定)。
