由CD4013组成的静态微功耗触摸式电灯开关,http://www.5idzw.com

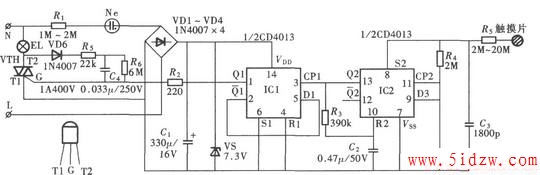

触摸式灯开关包括开关型和调光型两类。如图为触摸式电灯开关，其特点是在静态下功耗极小，具有既方便又节电的特点，电路组成如图所示。电路由一只双D触发器CD4013组成，由它的一个D触发器IC2组成一个单稳态触发器，作为触发电路。由它的另一个D触发器IC1组成一个双稳态触发器，作为开关控制电路。该电路供电方式如下图所示：
