由CD4069组成的单按钮控制的双路电源开关

09-08 10:52:25 | http://www.5idzw.com | 控制电路 | 人气:167次
标签：控制电路图,电路设计,http://www.5idzw.com 由CD4069组成的单按钮控制的双路电源开关,http://www.5idzw.com

由CD4069组成的单按钮控制的双路电源开关

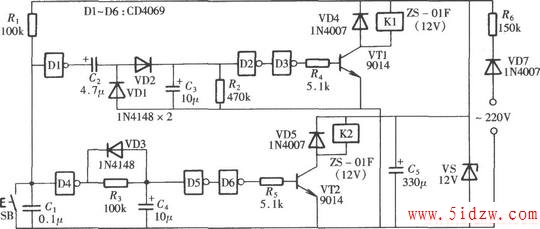

如图所示的单按钮控制开关用一只按钮控制两只继电器，可根据需要分别接通两路负

载的电源开关。电路主要由一只六反相器CD4069和两只自锁型直流继电器组成。

，由CD4069组成的单按钮控制的双路电源开关
