转速低限报警器(556)

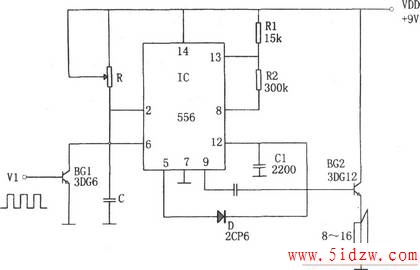

如图所示为转速低限报警电路。该报警器采用556双时基集成电路，其中左侧构成一个转速鉴别电路．右侧构成一个振荡频率为1kHz的振荡器。

晶体管放大限幅电路接转速鉴别电路的输入端，当输入正极性脉冲时，BG1管饱和导通，电容器C放电；当脉冲过后，C通过R充电，充电电压为Vc(t)=VDD(1-e-t/RC)。当转速偏低于送进的脉冲数少时，BG1管的导通次数少。调节RC时间常数，使转速为下限值时，Vc恰好等于555的转换电平。当转速低于下限值时，则电压Vc大予2/3VDD，使电路翻转，⑤脚输出低电平。可见，转速鉴别实际上是对电位高低进行鉴别，而电位高低又与转速有关。在正常转速时，因开关管BG1频繁通断而使C上的充电电压不超过2/3VDD，相应⑤脚输出高电平。从而使右侧振荡器的电容C1上的电压不变，振荡器不工作。无音频振荡信号输出。当转速低于下限值时，振荡器起振，发出音频报警信号，提醒用户注意。

本电路中556采用CMOS型模块，其驱动电流较小(几个mA)。故在输出端加了晶体管BG2，以驱动扬声器工作。若采用双极型的556，则可直接驱动负载。
