555构成的三轮车转向讯响器电路

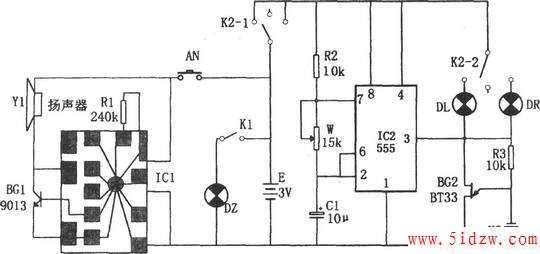

如图所示为三轮车转向讯响器电路。该装置主要由音乐集成电路IC1(CW9561)、时基电路IC2(555)为核心的振荡电路组成。其中IC2与电阻R2、电位器W和电容器C1等构成自激多谐振荡器，调节w可以改变振荡频率(以1Hz为宜)。

当IC2③脚输出高电平时，由电阻R3、单结晶体管BG2和压电蜂鸣片Y2组成的音频振荡器工作．蜂鸣片Y2发音。当3脚输出低电平时，左转向灯DL和右转向灯DR因获得电压而发光。平时双联开关K2处于中心位置时，IC2和DL、DR及电源E不接通，电路不发出声光信号。而当K2处于左或右位置时，均可接通IC2的电源和一只转向灯，使电路交替发出声光信号，以引起其他车辆和行人的注意。

本电路除有转向闪光讯响功能外，还可用作照明、电子铃等。电路中合上开关K1即可点亮照明灯DZ；按下按钮AN，音乐集成电路IC1工作。本电路又可用作电子铃。
