555构成的提升机故障报警器

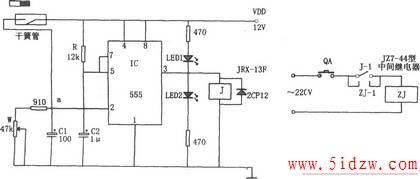

如图所示为提升机故障报警电路。该报警器由传感器、555单稳态触发器、报警电路等组成。其中传感器是由一永久磁铁和一只于簧管组成的磁控开关，且前者固紧在从动轮上，后者固定在特定位置。单稳态触发器由IC(555)和R、C2等组成。报警电路由继电器、发光二极管等组成。

当转速正常时，每转一圈，因磁控开关闭合而对C1充电。调节电位器W1使C1上的充电电压稍高于1/3VDD，555的输出端(③脚)保持低电平，相应发光二极管LED1发光。当由于故障而使从动轮转速低于正常速度时，电容器C1相应的放电时间加长，从而其上的电压低于1/3VDD，555翻转，输出高电平。此时，与输出端(③脚)相接的继电器J吸合，以此去控制中间继电器的有关工序设备。同时。显示故障的发光二极管LED2点亮。

本电路正是根据当提升机超负荷或传动皮带轮松动时从动轮的转速会变慢，并利用555的触发电平与RC充放电时间常数的关系设计出来的，因而具有故障报警的作用。
