伴有海浪声的模拟自然风电扇控制电路,http://www.5idzw.com

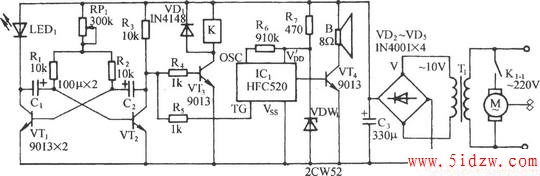

电路如图所示。它由可变频率多谐振荡器、继电器控制电路、模拟海浪声电路和交流降压整流电路等组成。将普通电风扇配置上该控制电路后，不仅可使风扇的风量一阵大、一阵小，具有自然风的特点外，还同时伴随有逼真的海浪声，在享受阵阵凉风的同时，具有大自然的感受。VT1，VT2和C1，C2，R1～R3，RP1等组成一个多谐振荡器。由于振荡器电路不完全对称，电路极易起振。调节RP1可改变其谐振频率,其振荡频率为:
