伴有蟋蟀叫声的自然风电扇控制电路,http://www.5idzw.com

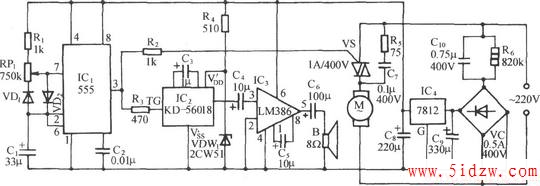

电路如图所示。它包括多谐振荡电路，可控硅控制电路、语音发声电路、音频功放电路和交流降压整流电路等。它能使电风扇发出与自然风相似的时大时小的柔和风力，并伴有秋意的蟋蟀的呜叫声。时基电路555和R1，RP1，VD1，VD2，C2等组成一个占空比可调的低频多谐振荡器，其振荡频率为:
