电扇的自然风模拟和乐曲伴唱控制电路

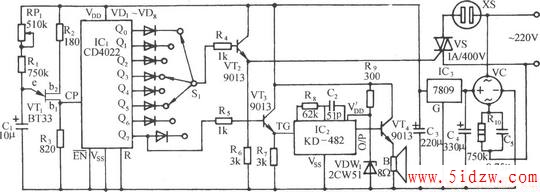

电路如图所示。它由张弛振荡器、脉冲计数份频电路、可控硅控制插座电路、乐曲发声电路和交流降压整流电路等组成。它在发出模拟自然风的同时，还伴有12首世界名曲主旋律的播出，给人以美的享受。VT1采用单结晶体管BT33，它与R1～R3，C1等组成一个张弛振荡器，其振荡周期为:

式中η为单结晶体管的分压比，BT33的η=0.3～0.55。图示参数的振荡周期To=4.5～7.5s。调节RP1使振荡周期在6s左右。
