555构成的水满告知器,http://www.5idzw.com

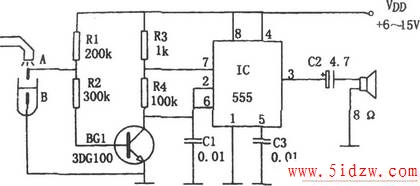

如图所示为水满告知电路。该电路的核心是由555和R3、R4、C1组成的多谐振荡器。该振荡器的振荡频率为f=1.44/(R3 2R4)C1,图示参数对应的频率约为1kHz。
当水满时,A、B间呈短路状态,使BG1截止,触发振荡电路起振,其③脚输出的振荡信号驱动扬声器Y发出音响,以告知主人水满。
