用VIPer53组成的12V/3A的副边反馈的开关电源电路

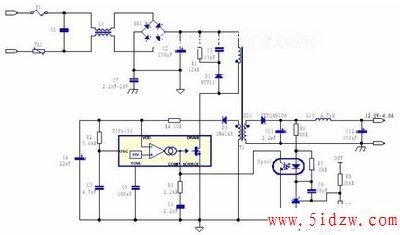

　　如图是一个应用VIPer53设计的12V/3A 的副边反馈的开关电源，其输入电压范为85~265Vac，电源的工作频率是60kHz。

     线性光电耦合器 Opto1、可调精密电压基准源TL431 和C8 组成一个一阶控制的负反馈闭环系统。通过电阻R7 和R8 构成的输出电压采样电路，将电压信号与TL431 内部2.5V 的电压基准进行比较而形成的误差电压来改变 Opto1 中的LED 流过的电流，即控制光接受三极管的开度来使VIPer53 发出脉宽控制信号，调节VIPer53 的输出占空比范围使用输出电压保持不变，最终达到稳压的作用。
