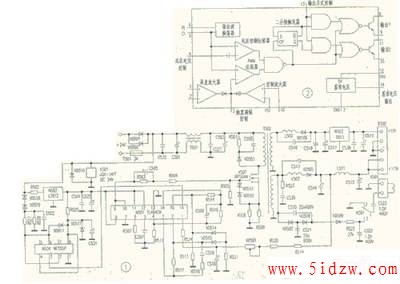

目前，在长途私家车上装置的供旅客观赏用的车载电视，有相当一部分均采用厦华牌车载彩电。车载电视机主要供旅途中播放VCD或DVD之用，因此，其电路结构在信号处理部分比一般的家用电视机省去了高中频电路，而电源由于车载电视机一般使用24V直流供电，因此，开关电源部分与220V交流供电的家用电视机有较大的不同。本人在维修中根据实物绘出了一款厦华牌车载彩电的开关电源电路（见图1），本文对其工作原理进行浅析。
这是一款他激式并联型开关电源。由于车载彩电采用车上的24V电源供电，要达到与家用彩电一样的输出功率，需要输入较大的电流，因此，其开关管工作在低电压（相对家用彩电而言）、大电流状态。本机的电源开关管V501采用场效应管，可以得到较高的转换效率。开关电源的振荡及稳压由一片电压驱动型脉宽调制芯片N501（TL494CN）担任。TL494目前在微机的ATX开关电源中被广泛采用。图2为其内部框图，表3为其各引脚的功能。
由于车载彩电一般安装在汽车顶部，手工操作不便，因此，该机未设电源开关，电视机电源的通断由安装在驾驶座前方的电源进行控制。为防止电源极性接错造成机器损坏，在+24V输入端串入了VD501、VD502作为极性保护，当电源线极性接错时电视机不工作。24V直流电源经C533、C501、T501、C527、C502组成部分的滤波电路后向开关管V501（IRF504N）供电；另一路经R502降压，三端稳压器N502（L7812）稳压成12V后向N501供电。N5019、10脚输出双向驱动信号，通过C505、R503、R504推动V501工作，其开关频率由N5015、6脚外接的R、C数值决定。
N5011、2、3脚内部的误差放大器与反馈取样电路元件R519、R520、VR501、C510、R524构成了自动稳压控制电路。由于是直流24V供电，所以取样电路未设置光电耦合之类的措施来隔离市电，而是直接取自开关电源主输出+115V端。当115V电压上升时，N501的误差放大器同相输入端1脚电位高于反相输入端2脚的基准电位，通过N501内部电路的作用，使其9、10脚输出脉冲信号宽度变窄，V501导通埋单缩短，从而使开关电源输出端115V电压下降，以达到稳定输出电压的目的。调整VR501可改变开关电源的输出电压。R517、R518、C509为N501中误差放大器的负反馈回路。有关TL494的资料已有不少文章介绍，在此不作过多论述。
该机电源共有+115V和+12V两组电压输出，其相关电路简单明了，也不作赘述。
本电路与220V交流供电的彩电开关电源电路相比较，有两处较为特殊，分别为电瓶欠压保护电路和消磁电路，以下分别加以分析。
其中，电瓶欠压保护电路由常用的时基电路N504（NE555P）及其周边元件组成。由R525、VD517、C531将N502输出的12V电压再稳压成5V电压为N504供电。+24V输入电压经VD518、VD519、R528、C522降压后，经R527加至N5042、6脚，在电瓶电压24V足够时，N5042、6脚电压较高，其3脚输出低电平0V，与之相连的N50116脚也为低电平，N501的正常工作不受影响。当电瓶电量不足引起24V电压低落时，N5042、6脚电压相应降低。当2、6脚电压降至低于⅓VCC（8脚电压）时，N504内部电路翻转，其3脚输出脉冲信号，开关电源无输出。该保护电路一方面可保护电瓶不致过度放电而损坏，另一方面保护电视机不会因工作在欠压状态而出现故障。
由于车载彩电使用的是24V直流电源，不可能像家用彩电那样利用220V交流电通过消磁电阻对显像管进行消磁，但彩色显像管的消磁工作是必不可缺的，因此，电路的设计者巧妙地设计出了特殊的消磁电路。图1中VD507、VD508、VD509、C520、C521、C522、C523、R522及K501与显像管上的消磁线圈共同组成了消磁电路。其工作原理为：VD507~VD509、C520~C522组成三倍压整流电路，开关电源主输出电压经该电整流后在C522两端得到约350V（实测）的直流电压。开关电源通电后，24V直流继电器K501（JQX-14FF）吸合，其触点1、3端闭合。由于彩色显像管的消磁线圈直流电阻阻值较小，因此，彩电工作期间，C523两端电压也被充电达350V。由于在三倍压整流电路中串接了电阻R522，且其阻值取得较大（27kΩ），因此，开机瞬间C522、C523上电压的建立是一渐变过程，所以消磁线圈中没有大的电流通过，因而不会产生强磁场。在C522、C523电压稳定之后，可以认为消磁线圈中无电流通过。
彩电关机后，K501释放，其触点1、2端接通、3端断开。这时，充于C523上的电压经K5011、2端对消磁线圈放电。由于C523上充得的电压较高，而消磁线圈直流电阻又较小，因此，K5011、2端接通瞬间，消磁线圈中将有较大的放电电流通过。由于电感线圈的储能作用，由消磁线圈和C523组成的LC回路便产生了自由振荡，振荡回路中的峰值电流随振荡周期次数的增多而逐渐衰减至零。在消磁线圈周围便形成了由强到弱的交变磁场，实现了对彩电显像管的消磁。这一情形与交流220V通过消磁电阻进行消磁的情形是相似的，只不过其电流衰减速度更快而已。由以上分析可看出，普通交流供电彩电的消磁是在开机瞬间完成，而本电路的消磁工作是在关机后的瞬间完成的。
表1、表2为N504、N501在正常工作时各引脚电压的实测值（采用数字万用表测量）
